图

JimBo2026/10/27大约 28 分钟

图

定义

一、图的概念

图是由顶点和边组成的非线性数据结构。顶点有时也被称为节点，而边是连接图中任意两个节点的线或弧。更正式地说，图是由一组顶点 (V) 和一组边 (E) 组成的。图用 G(E,V) 表示。

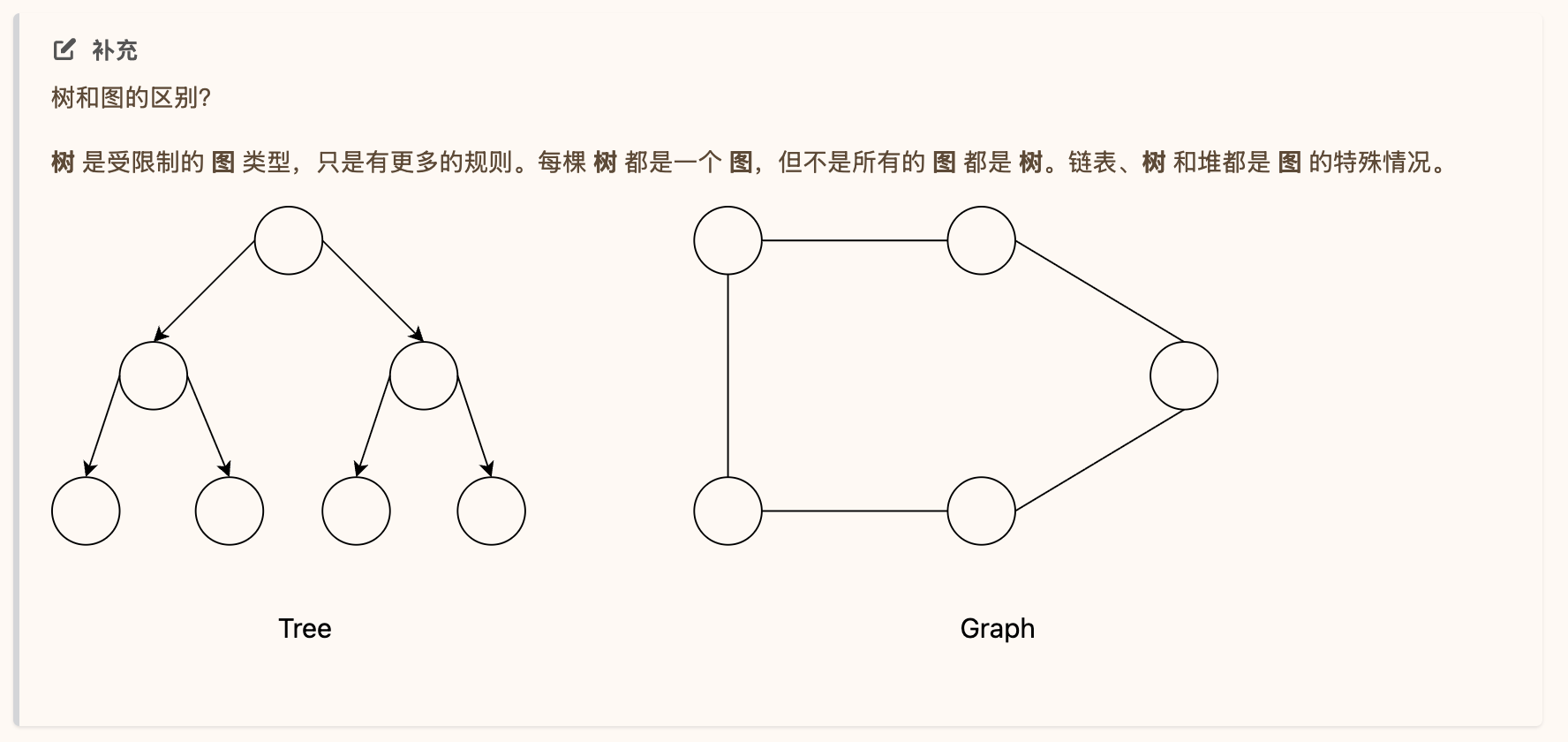

在图论中，根据边的方向性、连接方式、顶点间的关系等，可以进一步划分出多种类型的图，并引入如 连通性、完全性、度数等一系列关键概念。这些分类和术语有助于我们更好地理解图的结构特点和应用场景，下面我们将逐一进行介绍。

1.1 方向

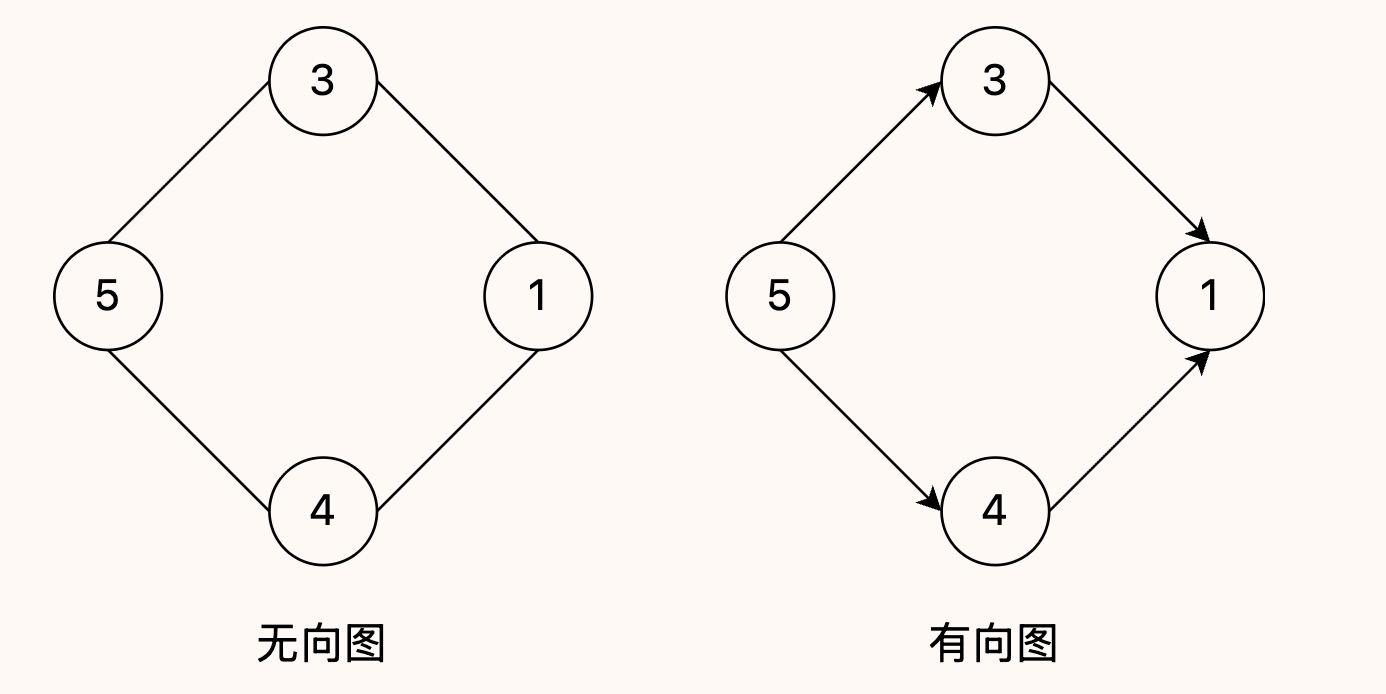

有向图（directed graph）：边是有方向的，从一个定点指向另一个定点
无向图（undirected graph）：边是没有方向的

1.2 连通性

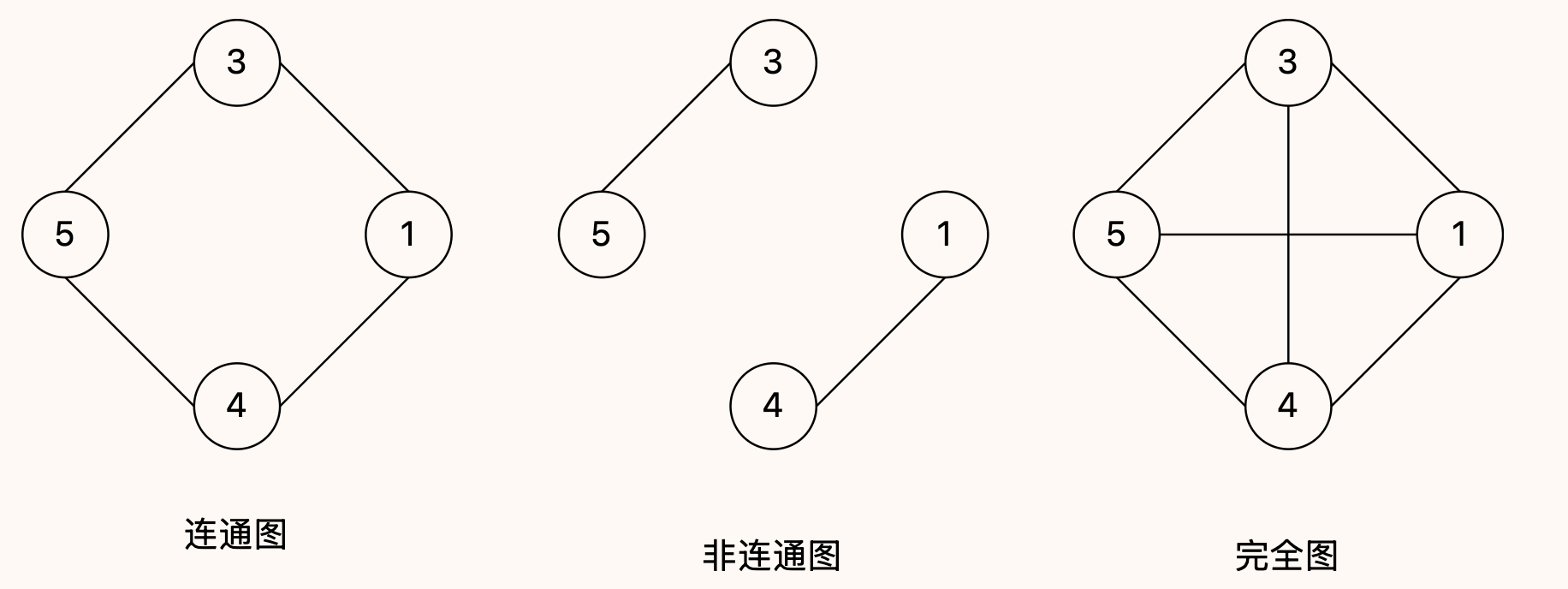

连通图（Connected Graph）：图中的每一对不同顶点都可以通过一条或多条边相互连接，也就是说，从图中的任意一个顶点出发，都可以到达图中的任意其他顶点。
非连通图（Disconnected Graph）：图中存在两个或多个互不相连的子图，也就是说，其中至少存在一个顶点集合，无法通过边连接到图中的其他顶点集合。
完全图（Complete Graph）：完全图是一种特殊的图，其中每一对不同的顶点都直接相连，也就是说，完全图中的任意两个顶点之间都存在一条边。如果一个完全图有 n 个顶点，那么它将有 C(n,2)=n(n−1)/2 条边，其中 C(n,2) 表示从 n 个顶点中选择 2 个顶点的组合数。

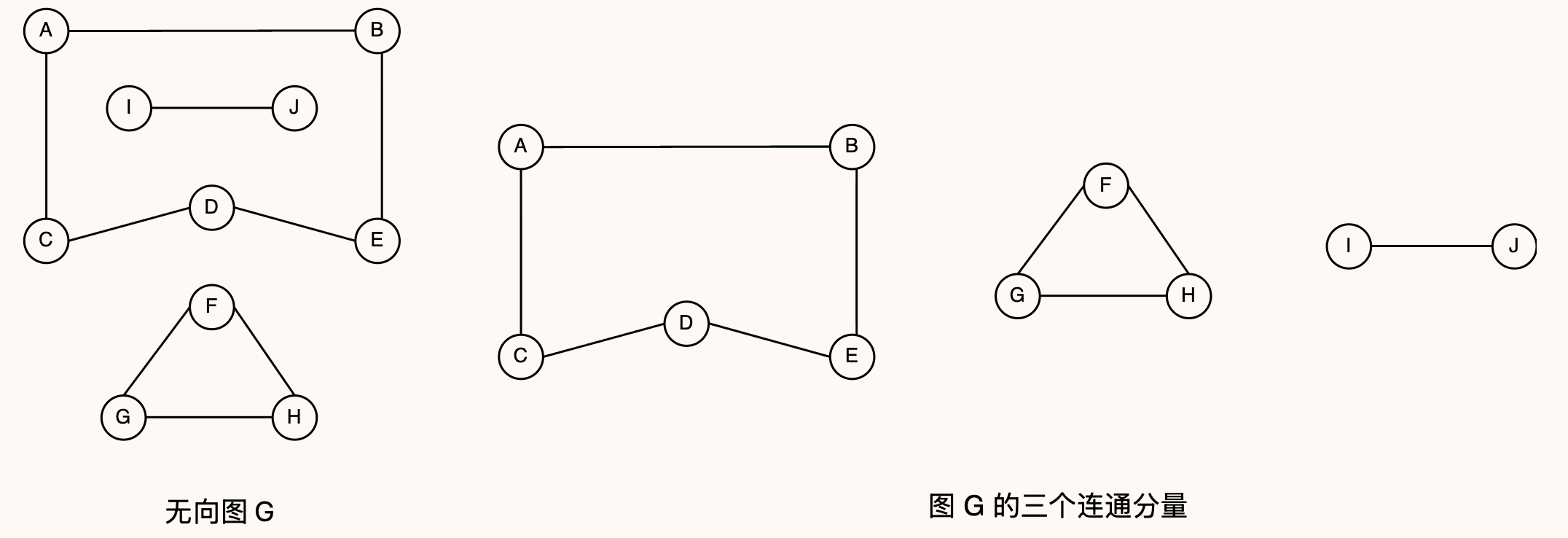

连通分量（Connected Components）：也称为连通子图，是一个无向图中的一个重要概念。一个连通分量是指在无向图中，如果从其中一个顶点出发，可以通过边的路径到达该连通分量内的任何其他顶点，而无法通过图中的边到达其他连通分量内的顶点。

1.3 度

顶点的度（Degree）：顶点的度是指与该顶点相邻的边的数量，也就是与该顶点直接相连的其他顶点的个数。对于有向图和无向图都适用。
- 在无向图中，顶点的度就是与该顶点相邻的边的数量。
- 在有向图中，顶点的度分为入度和出度，分别表示指向该顶点的边的数量和从该顶点出发的边的数量的总和。
入度（In-Degree）：入度是指在有向图中指向某个顶点的边的数量，也就是与该顶点关联的边中以该顶点为终点的边的数量。
出度（Out-Degree）：出度是指在有向图中从某个顶点出发的边的数量，也就是与该顶点关联的边中以该顶点为起点的边的数量。

1.4 路径

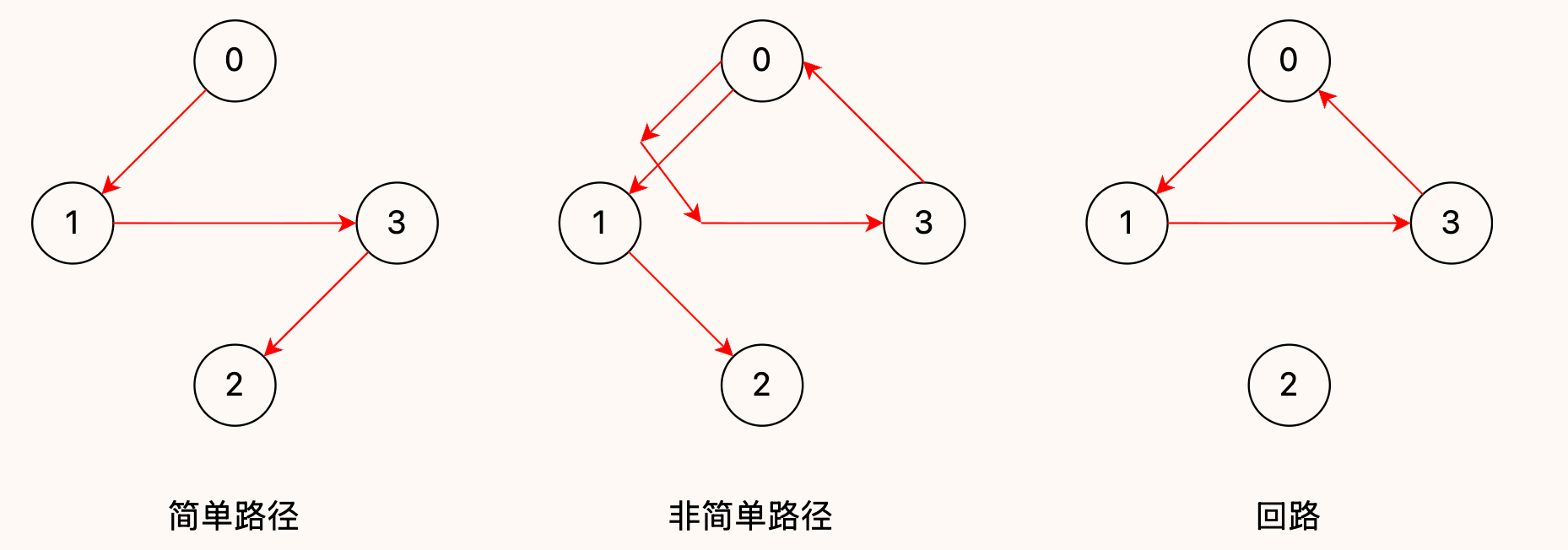

简单路径：顶点不出现重复的路径
非简单路径：顶点出现重复的路径
回路：路径的起点和终点相同

二、图的存储

在我们使用数据结构存储图时，主要关注两点：1. 如何存储顶点？2. 如何存储边？采用的数据结构需要能够准备表示这些信息。

2.1 领接矩阵

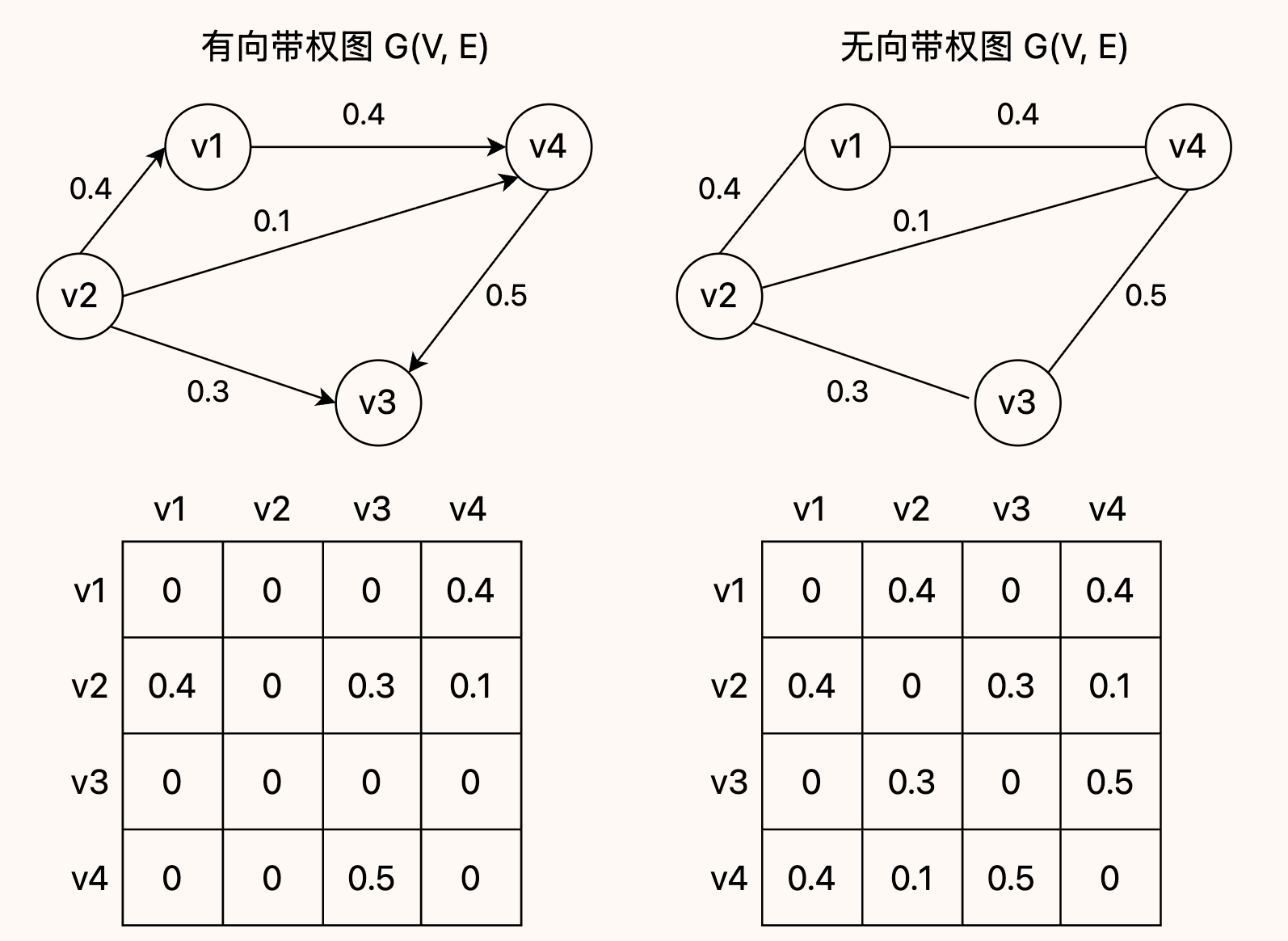

图的 邻接矩阵（Adjacency Matrix）是一种常用的图表示方法，特别适用于 稠密图，它以矩阵的形式表示图的连接关系。

在邻接矩阵中，行和列分别代表 图的顶点，矩阵的元素表示顶点之间是否相邻或者 边的权重。

对于无向图：
- 如果顶点 i 和顶点 j 之间存在边，则邻接矩阵中 (i,j) 和 (j,i) 位置的元素都被标记为 1 （或者表示边的权重）。
- 如果顶点 i 和顶点 j 之间不存在边，则邻接矩阵中 (i,j) 和 (j,i) 位置的元素都被标记为 0 。
对于有向图：
- 如果有一条从顶点 i 到顶点 j 的有向边，则邻接矩阵中 (i,j) 位置的元素被标记为 1 （或者表示边的权重）。
- 如果没有从顶点 i 到顶点 j 的有向边，则邻接矩阵中 (i,j) 位置的元素被标记为 0 。

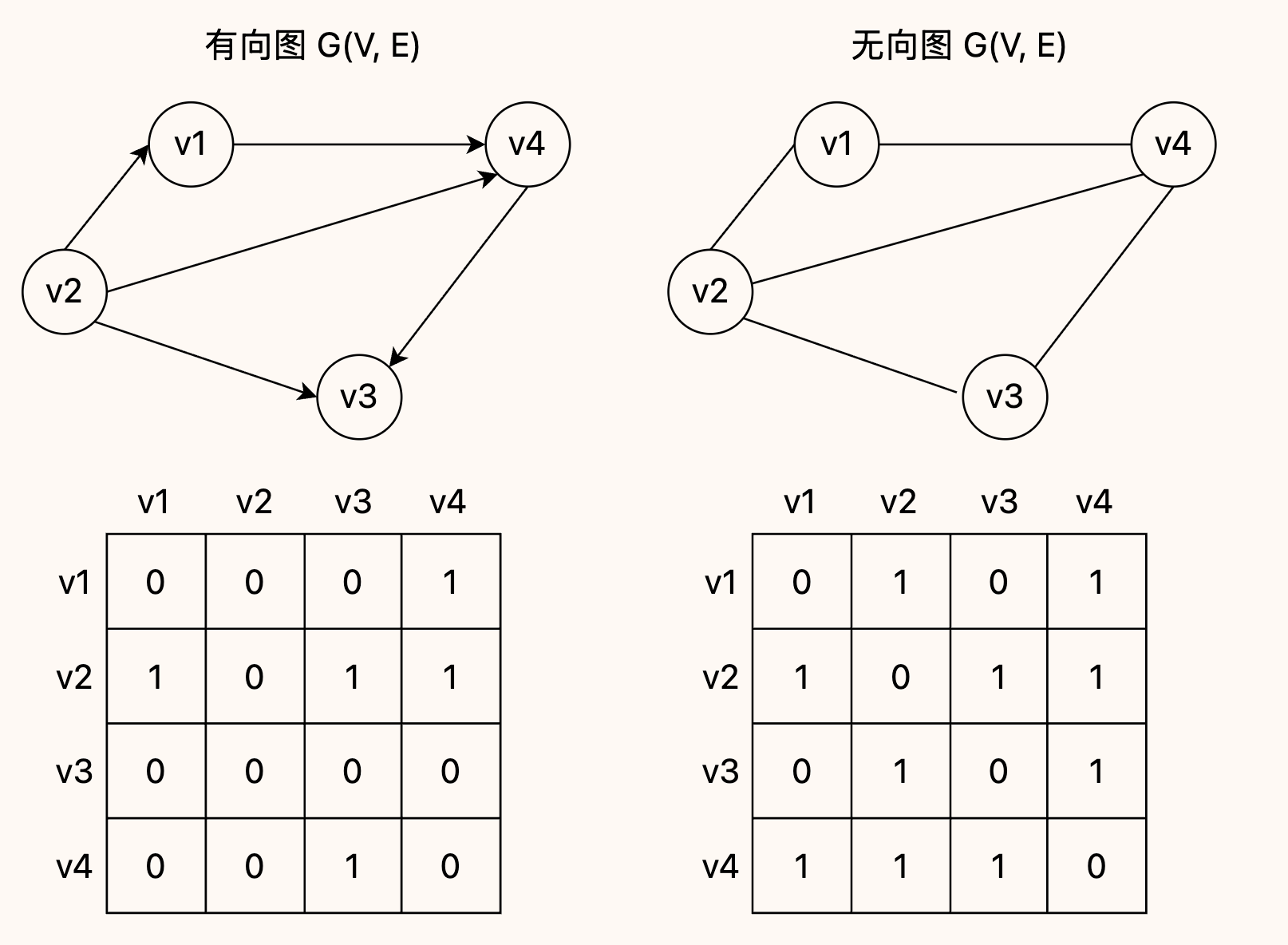

在邻接矩阵的实现中，我们使用一个 二维数组 来表示图的连接关系，邻接矩阵matrix 的行数和列数与图中的顶点数量相同。其中 matrix[i][j] 表示顶点i 到顶点j 是否有边（或边的权值）。

// 1.领接矩阵定义
#define MAX_VERTICES 100

int adjMatrix[MAX_VERTICES][MAX_VERTICES]; // 邻接矩阵

// 初始化邻接矩阵
void initializeMatrix(int vertices) {
    for (int i = 0; i < vertices; i++) {
        for (int j = 0; j < vertices; j++) {
            adjMatrix[i][j] = 0; // 初始化所有元素为 0
        }
    }
}

// 2.添加边
// 在邻接矩阵中添加一条边
void addEdge(int start, int end) {
    adjMatrix[start][end] = 1; // 添加边，将对应位置的元素设为 1
    adjMatrix[end][start] = 1; // 无向图需要将对称位置的元素也设为 1
}

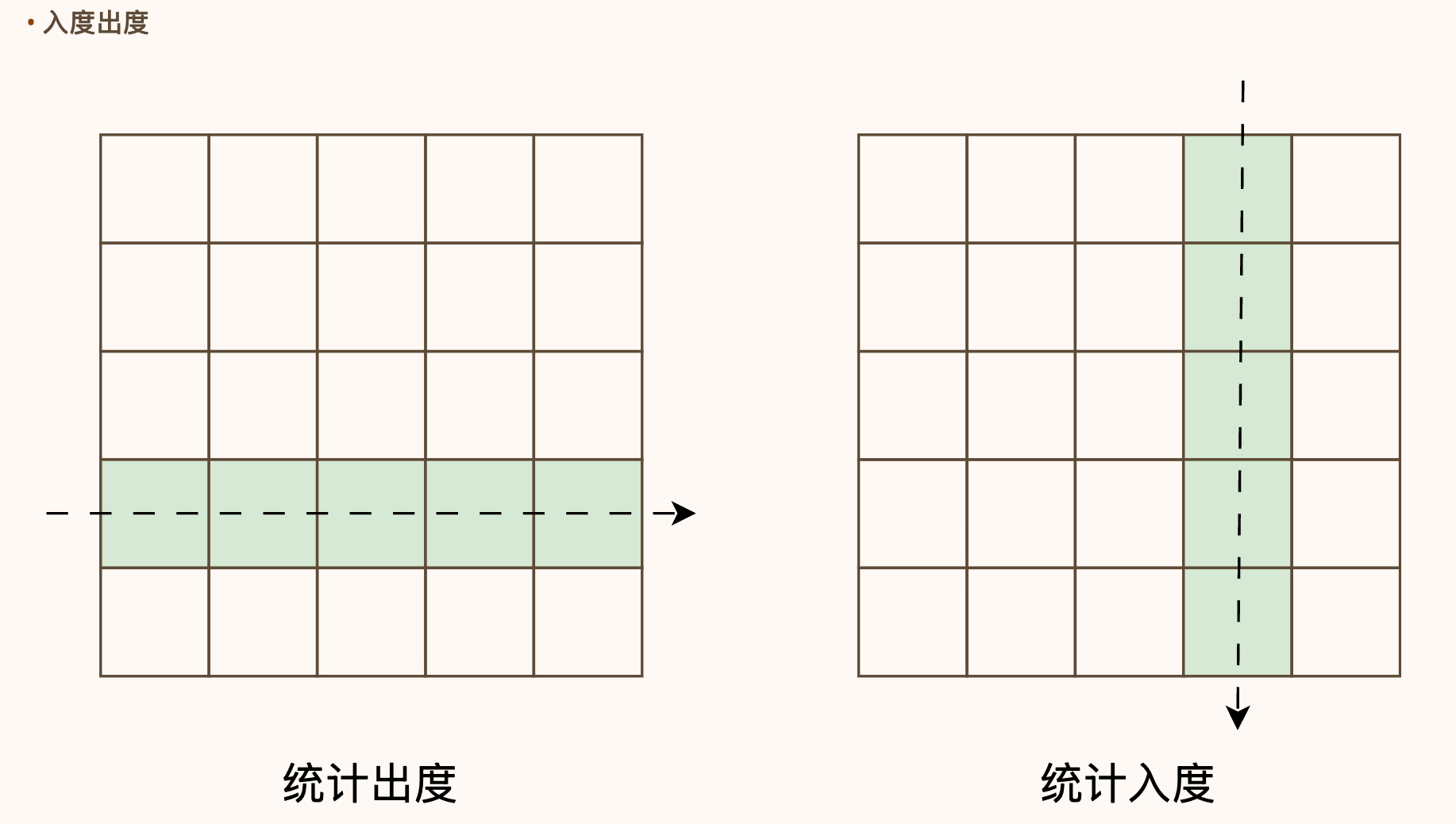

如果需要计算 邻接矩阵 中某个顶点的出度的话，假设顶点编号为 i，我们统计 邻接矩阵 中的 第 i 行 有多少元素不为 0 即可（该顶点指向哪些顶点）。

如果需要计算 邻接矩阵 中某个顶点的入度的话，假设顶点编号为 i，我们统计 邻接矩阵 中的 第 i 列 有多少元素不为 0 即可（哪些顶点指向该顶点）。

2.2 邻接表

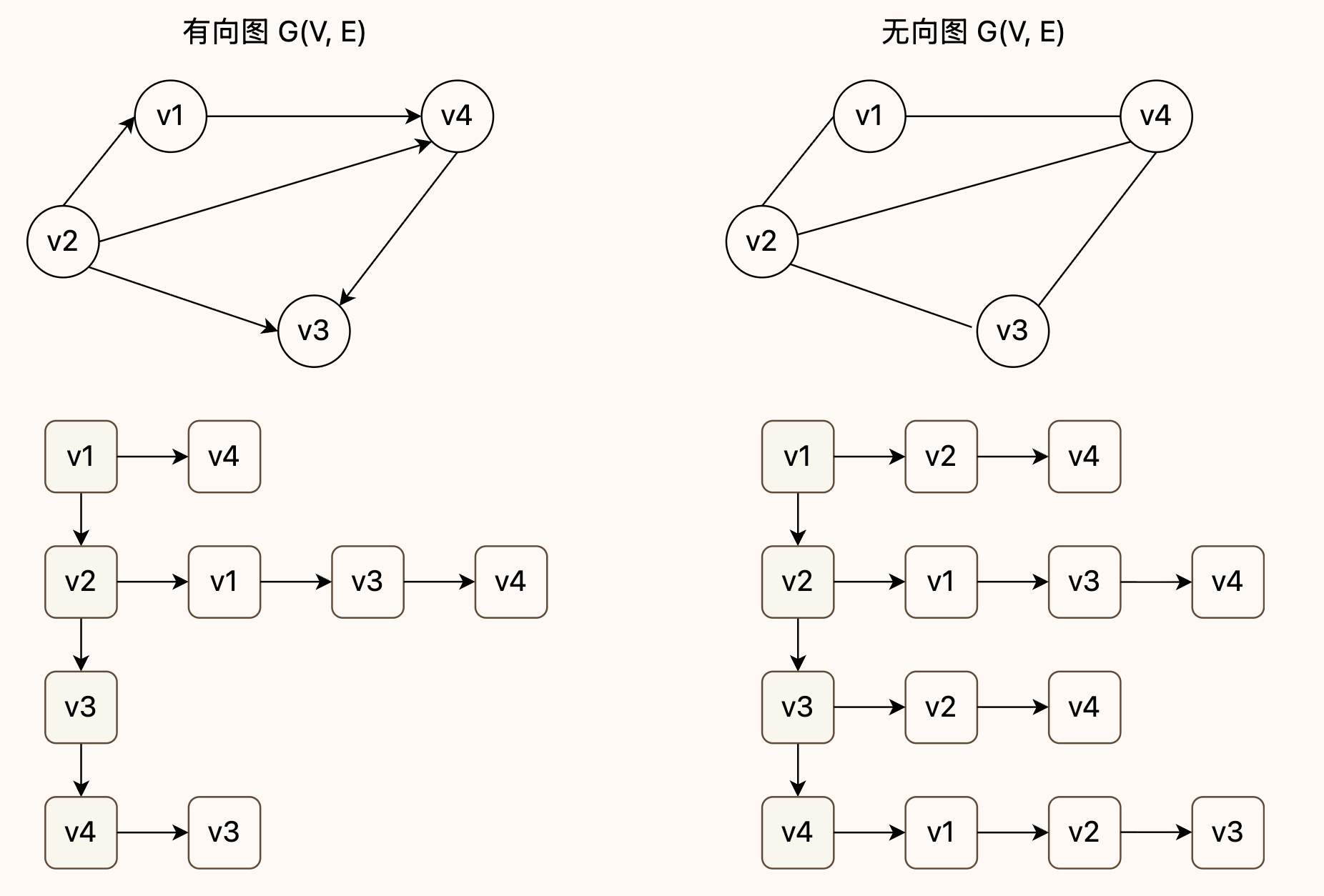

图的 邻接表（Adjacency List）是一种常见的图表示方法，特别适用于 稀疏图，它使用链表或数组的形式来表示图的连接关系。每个顶点都对应一个链表，链表中存储与该顶点相邻的其他顶点。

邻接表的主要思想是为 每个顶点创建一个链表，链表中的每个节点表示与该顶点相邻的另一个顶点。对于无向图，通常需要为每一条边创建两个链表节点，分别表示两个相邻的顶点。

在邻接表的实现中，我们为每个顶点维护一个链表，用于存储与该顶点相邻的所有顶点；所有顶点对应的 链表头节点 组成一个数组或列表（在以下实现为 struct AdjList *array），形成整个图的邻接表结构。

// 1.数据结构
// 链表节点结构：表示邻接的一个顶点
struct Node {
    int dest;            // 邻接顶点的编号
    struct Node* next;   // 指向下一个邻接点
};

// 邻接表：每个顶点有一个链表
struct AdjList {
    struct Node* head;   // 链表头
};

// 图结构
struct Graph {
    int V;                      // 顶点数
    struct AdjList* array;      // 邻接表数组
};

// 2.创建新节点
struct Node* newNode(int dest) {
    struct Node* node = (struct Node*)malloc(sizeof(struct Node));
    node->dest = dest;
    node->next = NULL;
    return node;
}

// 3.创建图
struct Graph* createGraph(int V) {
    struct Graph* graph = (struct Graph*)malloc(sizeof(struct Graph));
    graph->V = V;

    // 创建邻接表数组
    graph->array = (struct AdjList*)malloc(V * sizeof(struct AdjList));
    for (int i = 0; i < V; ++i)
        graph->array[i].head = NULL;

    return graph;
}

// 4.添加边
void addEdge(struct Graph* graph, int src, int dest) {
    // src -> dest
    struct Node* n1 = newNode(dest);
    n1->next = graph->array[src].head;
    graph->array[src].head = n1;

    // dest -> src（因为是无向图）
    struct Node* n2 = newNode(src);
    n2->next = graph->array[dest].head;
    graph->array[dest].head = n2;
}

2.3 邻接多重表

邻接多重表（Adjacency Multi-list）是一种用于表示 无向图 的数据结构，主要用于避免在 邻接表 存储方式中重复存储 无向边，提高存储效率，同时便于图的操作（如边的删除）。

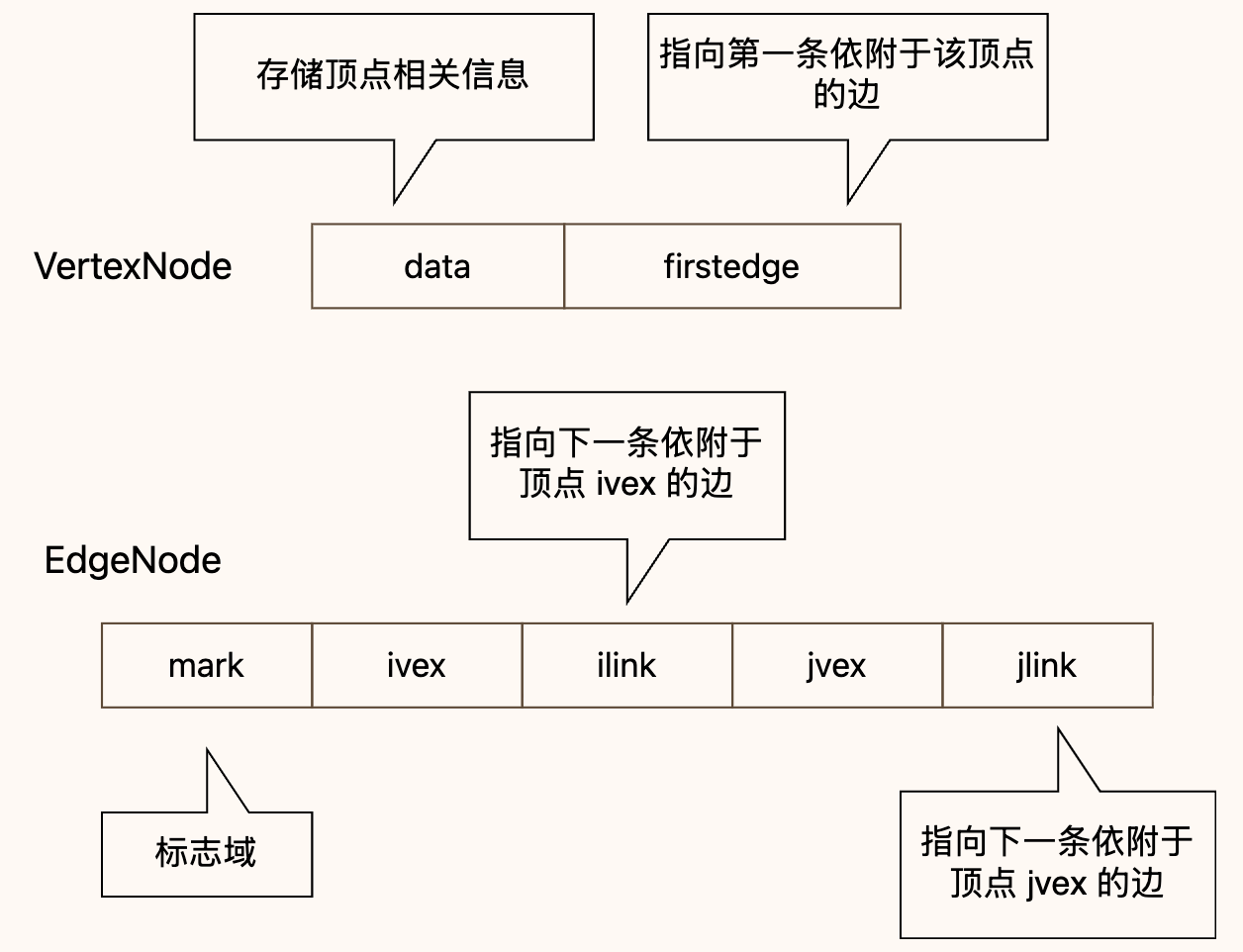

邻接多重表中顶点种类 分为两种：

顶点结点（Vertex Node）：
- 每个顶点有一个头结点，存储该顶点的信息，以及指向其所有关联边的指针。
边结点（Edge Node）：
- 每条边有一个结点，存储该边的两个顶点及其相关信息。
- 该结点包含两个指针，分别指向该边所连接的两个顶点的邻接边链表的下一条边，使得图的存储更加紧凑。

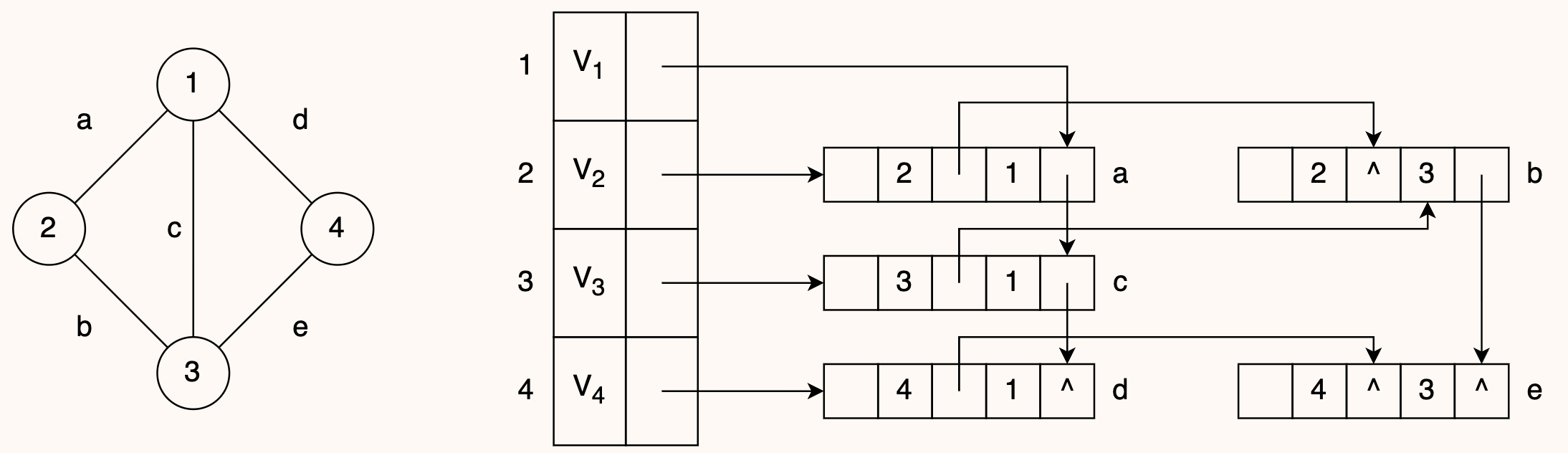

还是举个实际例子说明，在上述的邻接多重表中，总共需要存储 5 条边，每条边只需要存储一次，所以总共有 5 个边结点，每个边结点中存储的数据如下表所示：

边	`ivex`	`jvex`	`ilink` 指向	`jlink` 指向
12	1	2	13	23
13	1	3	14	32
14	1	4	NULL	43
23	2	3	NULL	34
34	3	4	NULL	NULL

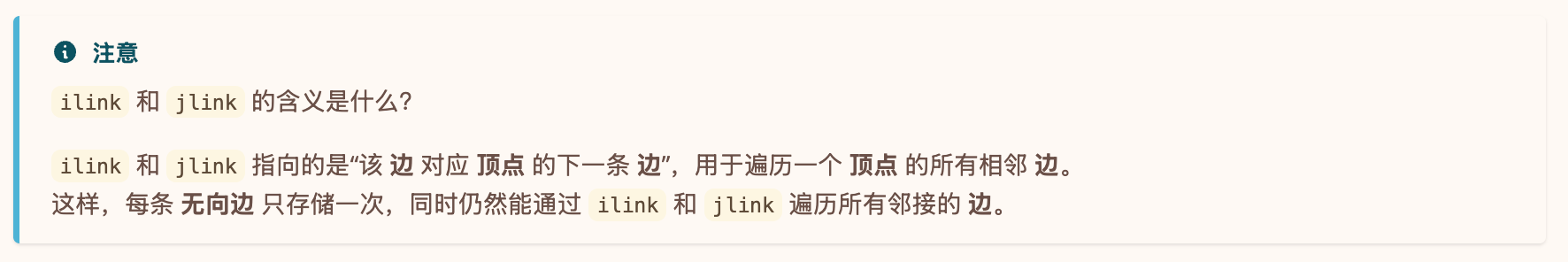

总结一下，相比于邻接表，邻接多重表最大的不同在于如下两点：

节省存储空间：对于无向图，每条边只存储一次。
方便进行边的操作：例如，删除一条边时，只需要修改相关顶点的链表中的指针，而不需要像邻接表那样在两个顶点的邻接表中都进行操作。

2.4 十字链表

十字链表（Orthogonal List）是一种用于表示 有向图 的链式存储结构，它兼顾了出边和入边的高效查找。相比 邻接表 只方便查找出边，十字链表 允许同时高效遍历某个顶点的所有出边和所有入边。

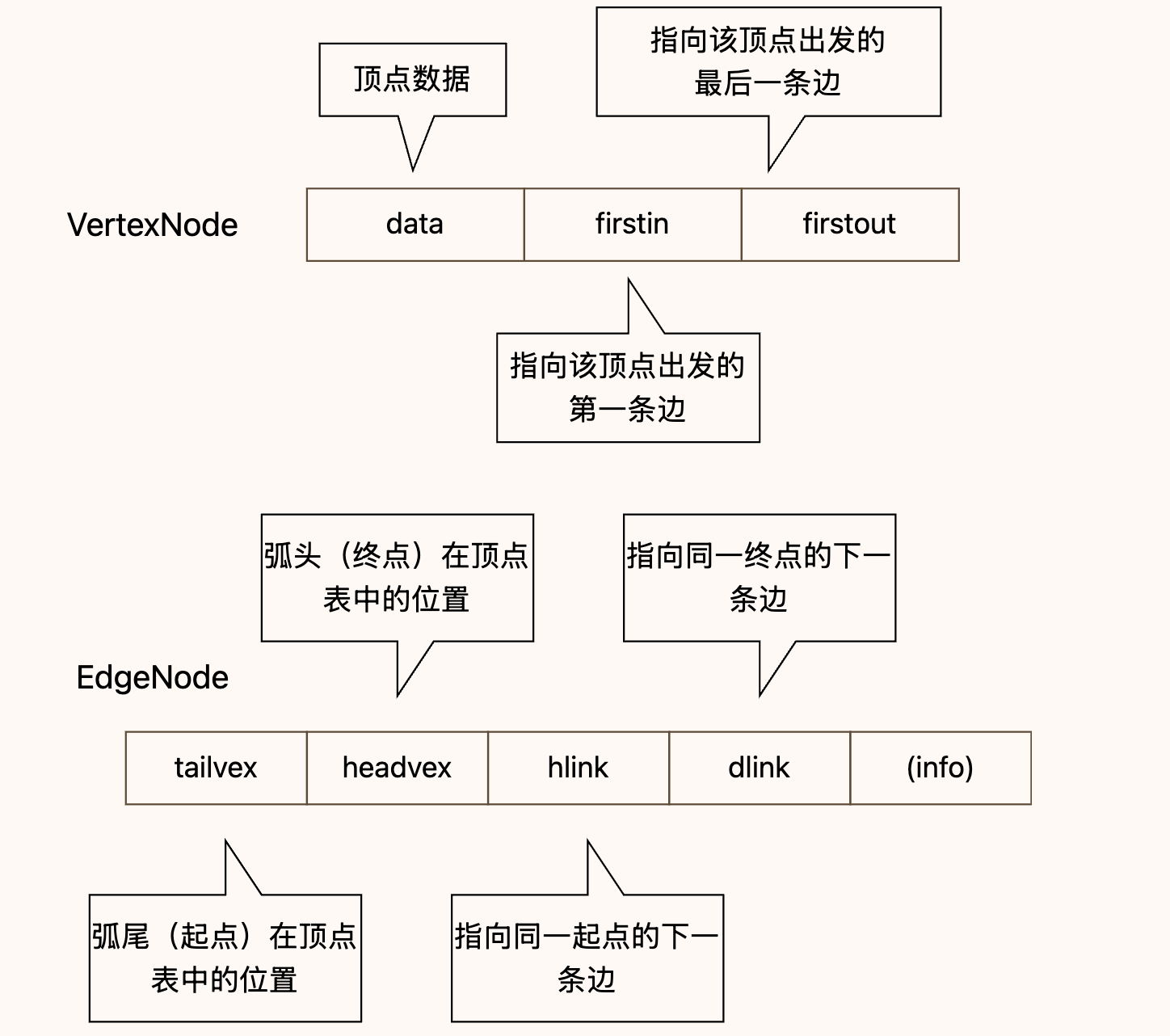

在 十字链表（Orthogonal List）中，顶点种类也可以分为两种：

顶点结点：
- 每个顶点对应一个头结点，存储该顶点的信息；
- 同时包含两个指针：
  - firstout：指向从该顶点出发的第一条出边；
  - firstin：指向以该顶点为终点的第一条入边；
- 这样可分别建立“出边链表”和“入边链表”。
边结点：
- 每条有向边对应一个边结点，存储该边的起点和终点在顶点表中的位置；
- 包含两个指针，使该边同时链接在：
  - 起点顶点的出边链表中（通过 hlink）；
  - 终点顶点的入边链表中（通过 tlink）；
- 边结点也可扩展存储额外信息（如权重）。

下图给出了一个 十字链表 的一个实例，其中忽略了 边结点 的 info 字段。我们可以沿着 顶点结点 的 firstin 和 firstout 字段高效遍历所有的入边和出边。

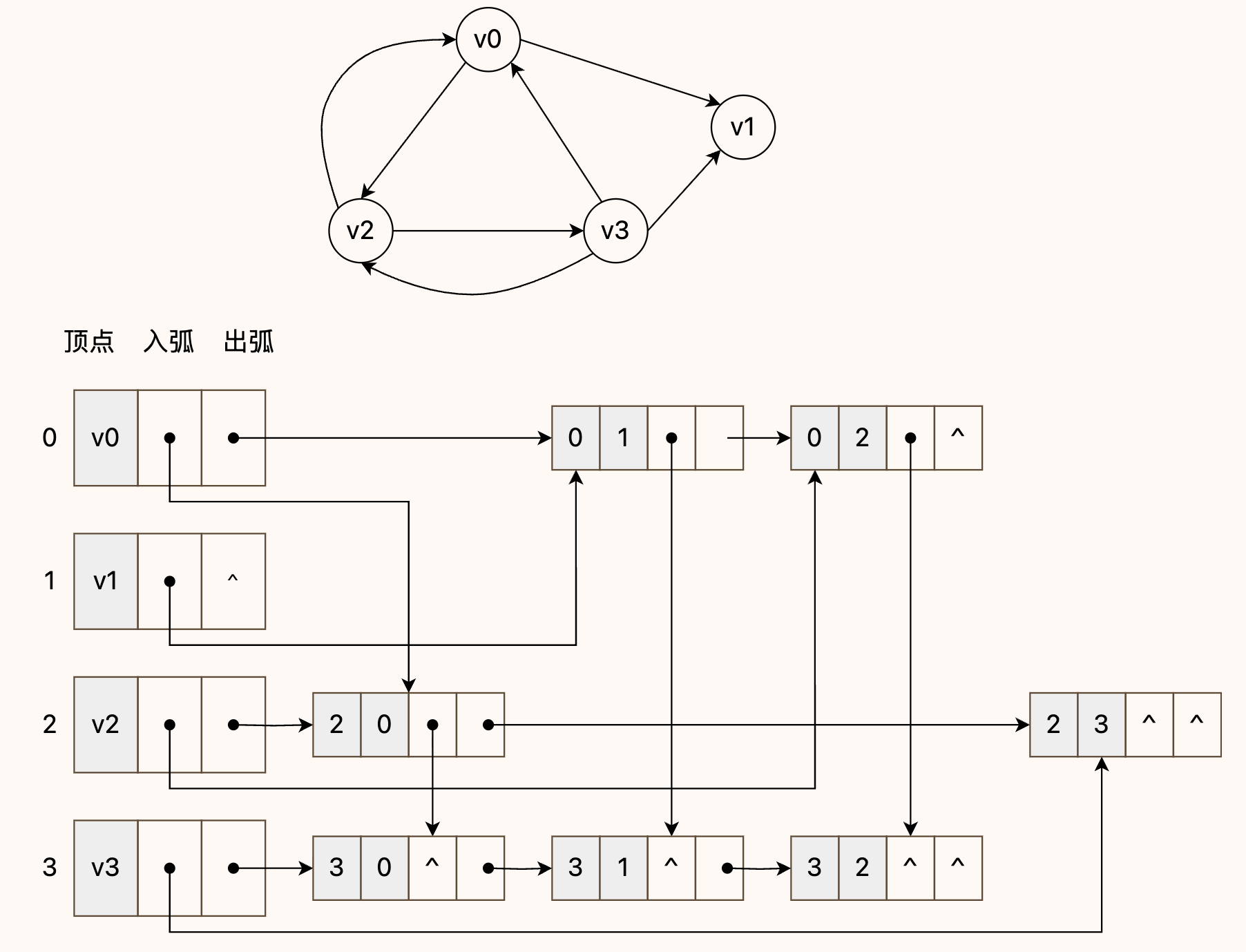

算法和应用

一、DFS

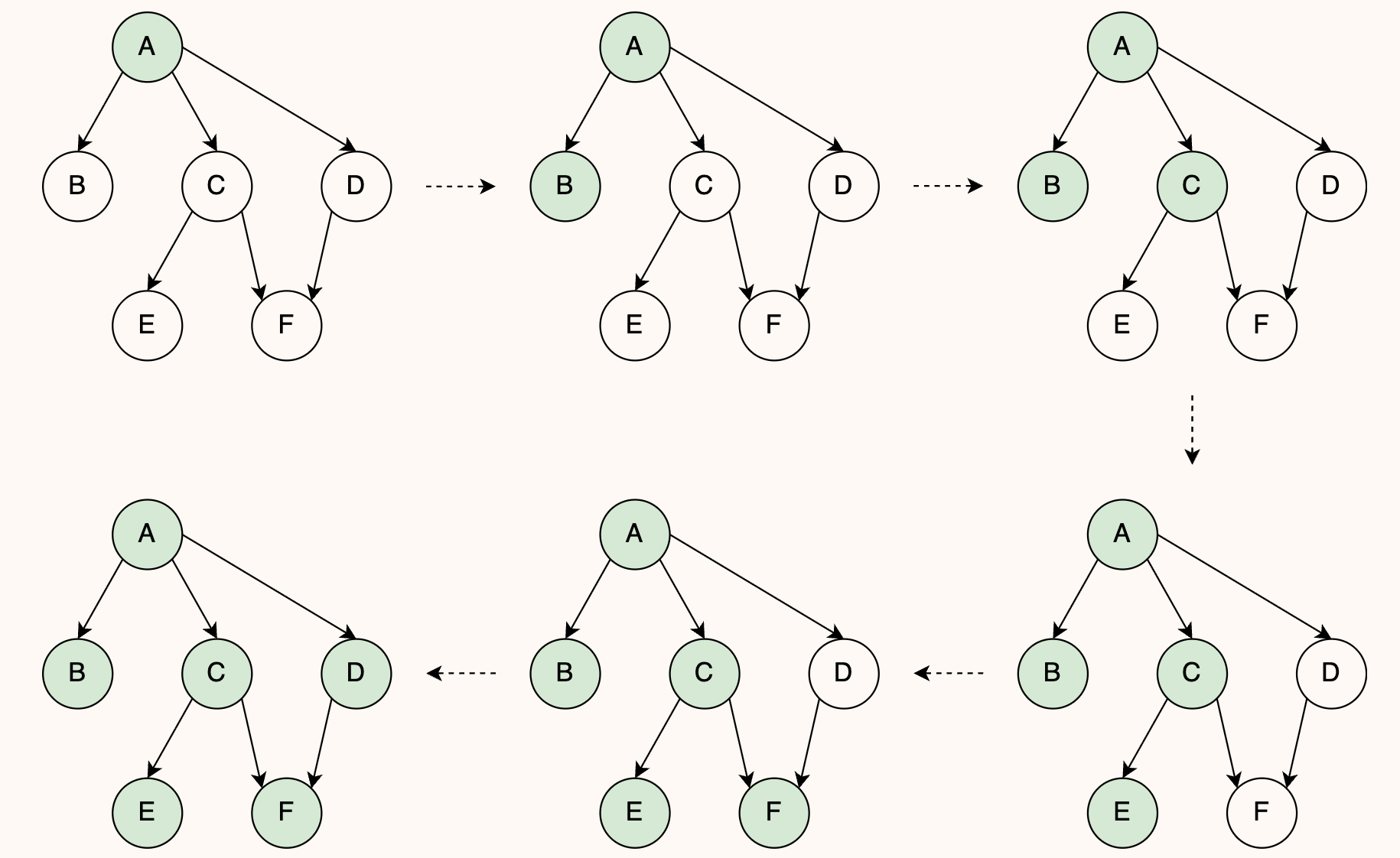

深度优先搜索（Depth-First Search，简称 DFS）是一种用于图的遍历和搜索的算法，它从图中的一个起始顶点开始，尽可能深地访问顶点，直到无法继续前进，然后回溯到之前的顶点，继续深入其他分支。DFS 通常用递归或栈来实现，确保在深度方向上优先遍历。

以下是 DFS 算法的一般步骤：

从起始顶点开始，将其标记为已访问。
遍历与当前顶点相邻的未访问顶点，选择其中一个未访问顶点作为下一个深度遍历的目标，然后递归地进行 DFS。
如果无法继续深度遍历（即当前顶点没有未访问的邻居），则回溯到上一个顶点，继续遍历其他未访问的邻居。
重复步骤 2 和步骤 3，直到所有顶点都被访问。

图中 DFS 实现的框架与树的遍历类似，不同点在于需要使用 visit 数组记录已经访问过的节点，避免重复遍历：

function DFS(G, v, visited):
    visited[v] ← true
    for each neighbor u of v in G.adjacent[v]:
        if not visited[u]:
            DFS(G, u, visited)

图在 邻接矩阵 和 邻接表 中的 DFS 都遵循这个框架，两者的不同点在于获取 v 的邻居 u 的方式不同。

1.1 邻接矩阵

在 邻接矩阵 中，我们定义一个递归函数 dfs，函数从 start 顶点出发，输出当前结点，然后递归地去访问所有与其相邻的顶点。

注意递归前需要保证下一个顶点未被访问过，这样可以避免重复访问结点以及死循环。

// 全局变量，标记顶点是否被访问过
int visited[MAX_VERTICES];

// 递归函数，从 start 顶点出发
void dfs(int start) {
    visited[start] = 1;
    printf("%d ", start);

    // 依次访问 start 的邻接顶点
    for (int i = 0; i < MAX_VERTICES; i++) {
        // 递归的两个条件：
        // 1. 顶点 (start, i) 之间存在边
        // 2. 顶点 i 未被访问过
        if (adjMatrix[start][i] == 1 && !visited[i]) {
            // 递归调用
            dfs(i);
        }
    }
}

1.2 邻接表

邻接表 的递归思路与 邻接矩阵 一致，唯一的区别就是访问邻接顶点方式的不同。

在 邻接矩阵 中，通过遍历矩阵中的一行来访问相邻顶点。在 邻接表 中，通过遍历链表来访问相邻顶点。

// 全局变量，标记顶点是否被访问过
int visited[MAX_VERTICES];

// 递归函数，从 start 顶点出发
void dfs(struct Graph* graph, int start) {
    visited[start] = 1;
    printf("%d ", start);

    // 依次访问 start 的邻接顶点
    struct Node* temp = graph->adjacencyList[start];
    while (temp) {
        int adjVertex = temp->data;
        // 递归条件：顶点 i 未被访问过
        if (!visited[adjVertex]) {
            dfs(graph, adjVertex);
        }
        temp = temp->next;
    }
}

二、BFS

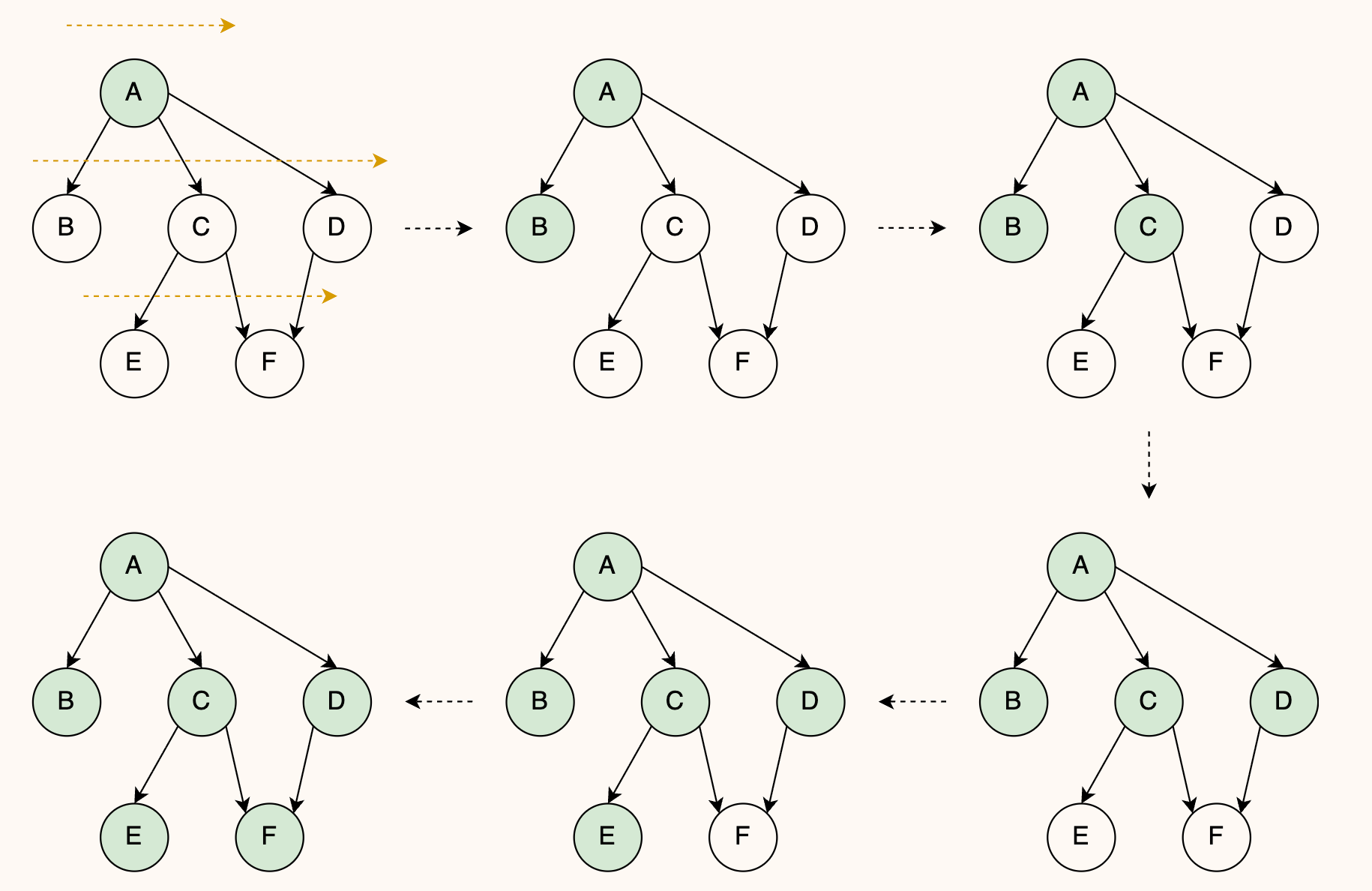

广度优先搜索（Breadth-First Search，简称 BFS）是一种用于图的遍历和搜索的算法，它从图中的一个起始顶点开始，逐层地访问与该顶点相邻的顶点，然后再访问这些相邻顶点的邻居，以此类推。BFS 通常用队列来实现，确保按照广度优先的顺序访问顶点。

以下是 BFS 算法的一般步骤：

将起始顶点放入队列中，标记为已访问。
从队列中弹出一个顶点并访问它。
遍历该顶点的所有未被访问的邻居，将它们放入队列中，并标记为已访问。
重复步骤 2 和步骤 3，直到队列为空。

BFS 的伪代码实现如下所示，基于 邻接矩阵 或 邻接表 的 BFS 都遵循这个框架：

function BFS(G, start):
    visited[start] ← true
    enqueue(Q, start)

    while Q is not empty:
        v ← dequeue(Q)
        process(v)
        for each neighbor u of v in G.adjacent[v]:
            if not visited[u]:
                visited[u] ← true
                enqueue(Q, u)

2.1 邻接矩阵

实现 BFS 时，首先添加起始顶点进入队列中，然后不断从队列中取出顶点，并添加该顶点的未访问相邻顶点进入队列。重复直到队列为空。

在 DFS 中，visited 数组是各个递归函数都需要访问的数据结构，为了方便起见，可以定义为全局变量。在 BFS 中，由于算法实现是基于迭代而非递归，所以 visited 和队列可以定义为局部变量。

// 从 start 开始遍历图
void bfs(int start, int vertices) {
    // 队列 q
    queue q;
    // 标记顶点是否被访问过
    int visited[MAX_VERTICES];
    // 添加初始顶点
    q.enqueue(start);
    visited[start] = 1;

    // 一直遍历到队列为空
    while (q.size() > 0) {
        // 从队列头部取出结点作为当前结点
        int currentVertex = q.dequeue();
        // 输出当前结点
        printf("%d ", currentVertex);
        // 将当前结点的所有 相邻的未访问顶点 添加到队列中
        for (int i = 0; i < vertices; i++) {
            if (adjMatrix[currentVertex][i] == 1 && !visited[i]) {
                q.enqueue(i);
                visited[i] = 1;
            }
        }
    }
}

2.2 邻接表

实现思路与 邻接矩阵 方式一致，不同点在于访问相邻顶点的方式不同。

void bfs(struct Graph* graph, int start) {
    // 队列 q
    queue q;
    // 标记顶点是否被访问过
    int visited[MAX_VERTICES];
    // 添加初始顶点
    q.enqueue(start);
    visited[start] = 1;

    // 一直遍历到队列为空
    while (front != rear) {
        // 从队列头部取出结点作为当前结点
        int currentVertex = q.dequeue();
        // 输出当前结点
        printf("%d ", currentVertex);
        // 将当前结点的所有 相邻的未访问顶点 添加到队列中
        struct Node* temp = graph->adjacencyList[currentVertex];
        while (temp) {
            int adjVertex = temp->data;
            if (!visited[adjVertex]) {
                q.enqueue(adjVertex);
                visited[adjVertex] = 1;
            }
            temp = temp->next;
        }
    }
}

三、最小生成树

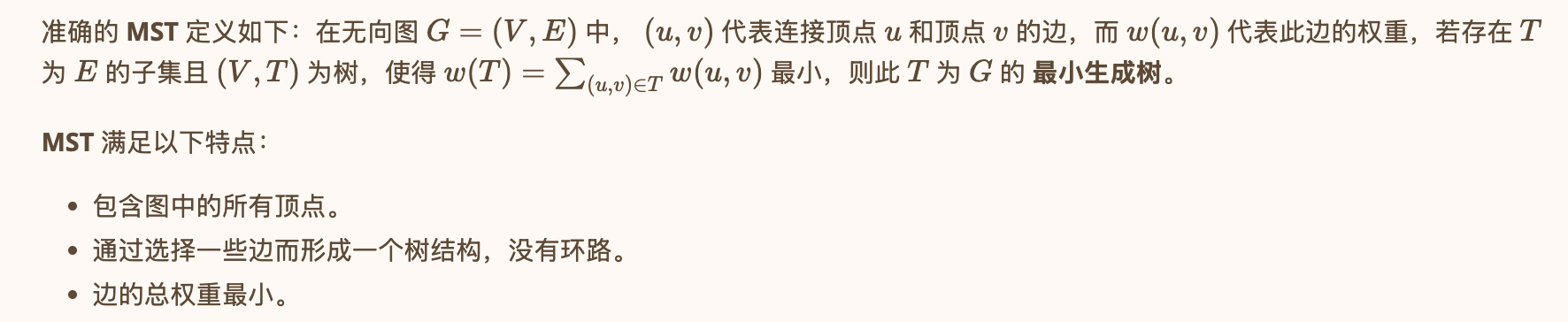

最小生成树（Minimum Spanning Tree，MST）是在一个连接所有顶点的无向图中，通过选择一部分边而形成的树，使得树的总权重（或成本）最小。

3.1 prim算法

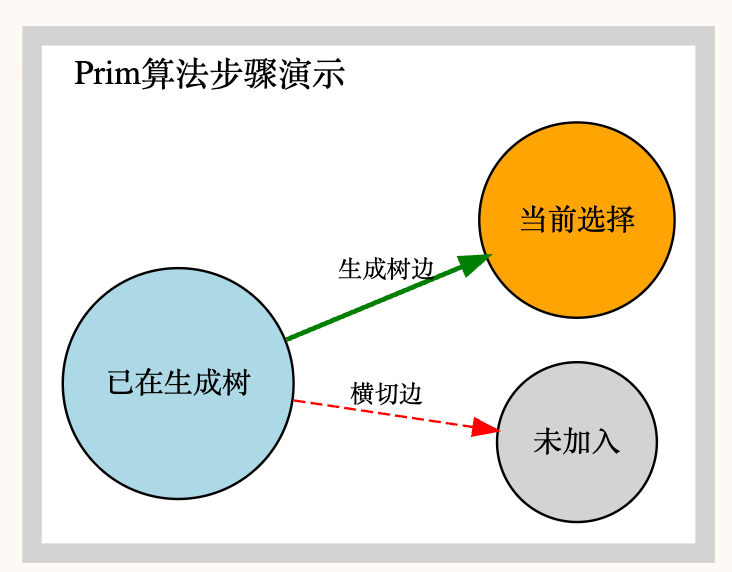

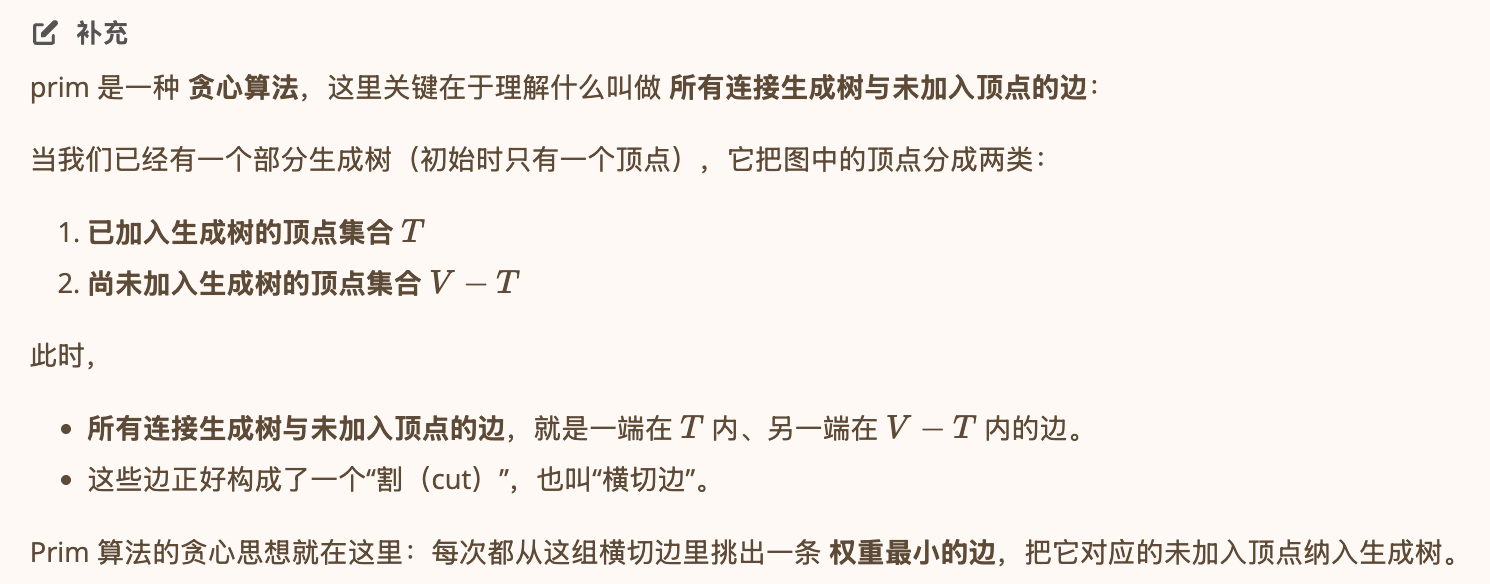

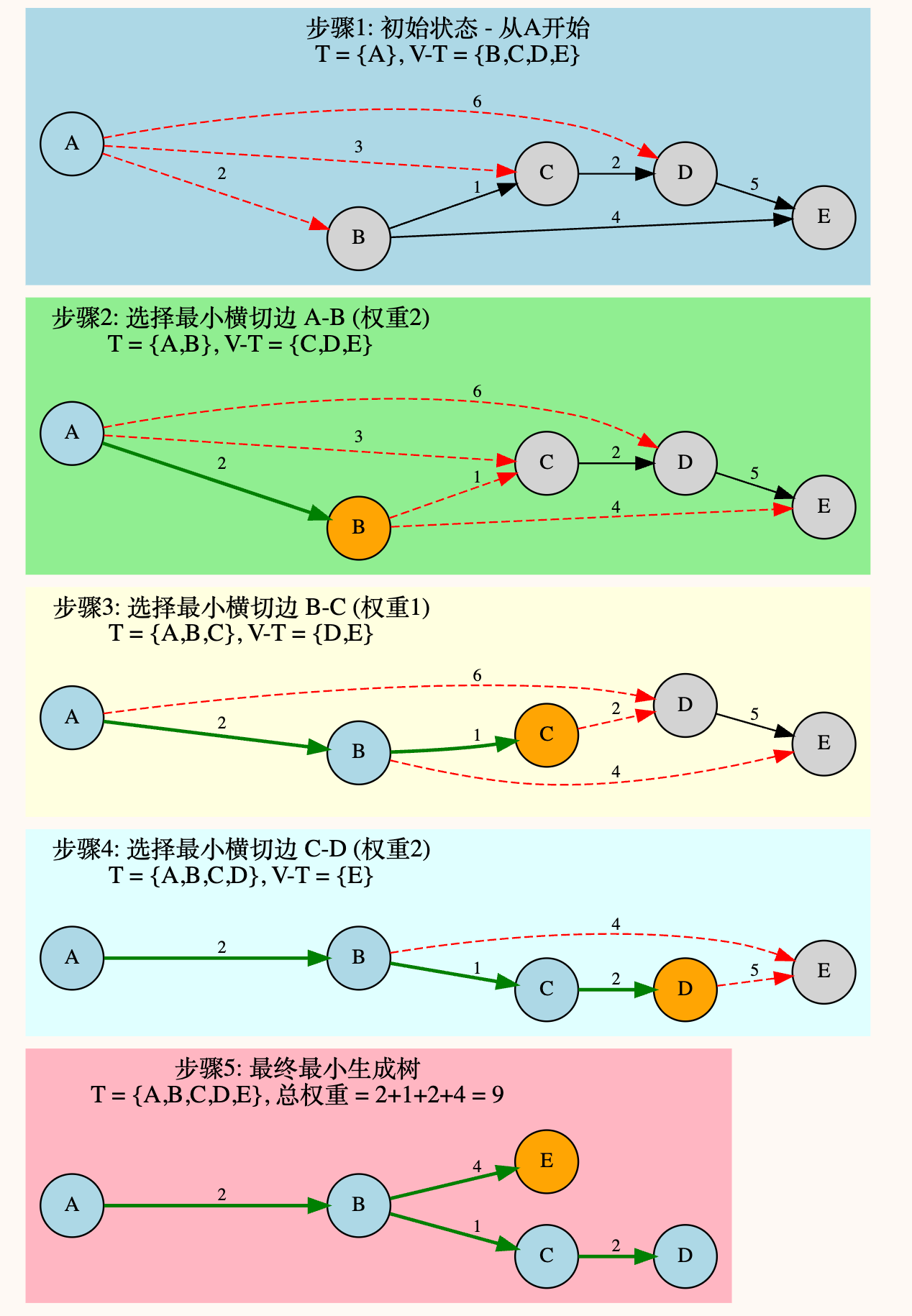

Prim 算法通过 逐步扩展顶点集合 来构建最小生成树：从一个初始顶点出发，每次都选择一条 连接生成树与外部顶点的最小权重边，并将该顶点并入生成树，直到所有顶点都被包含。

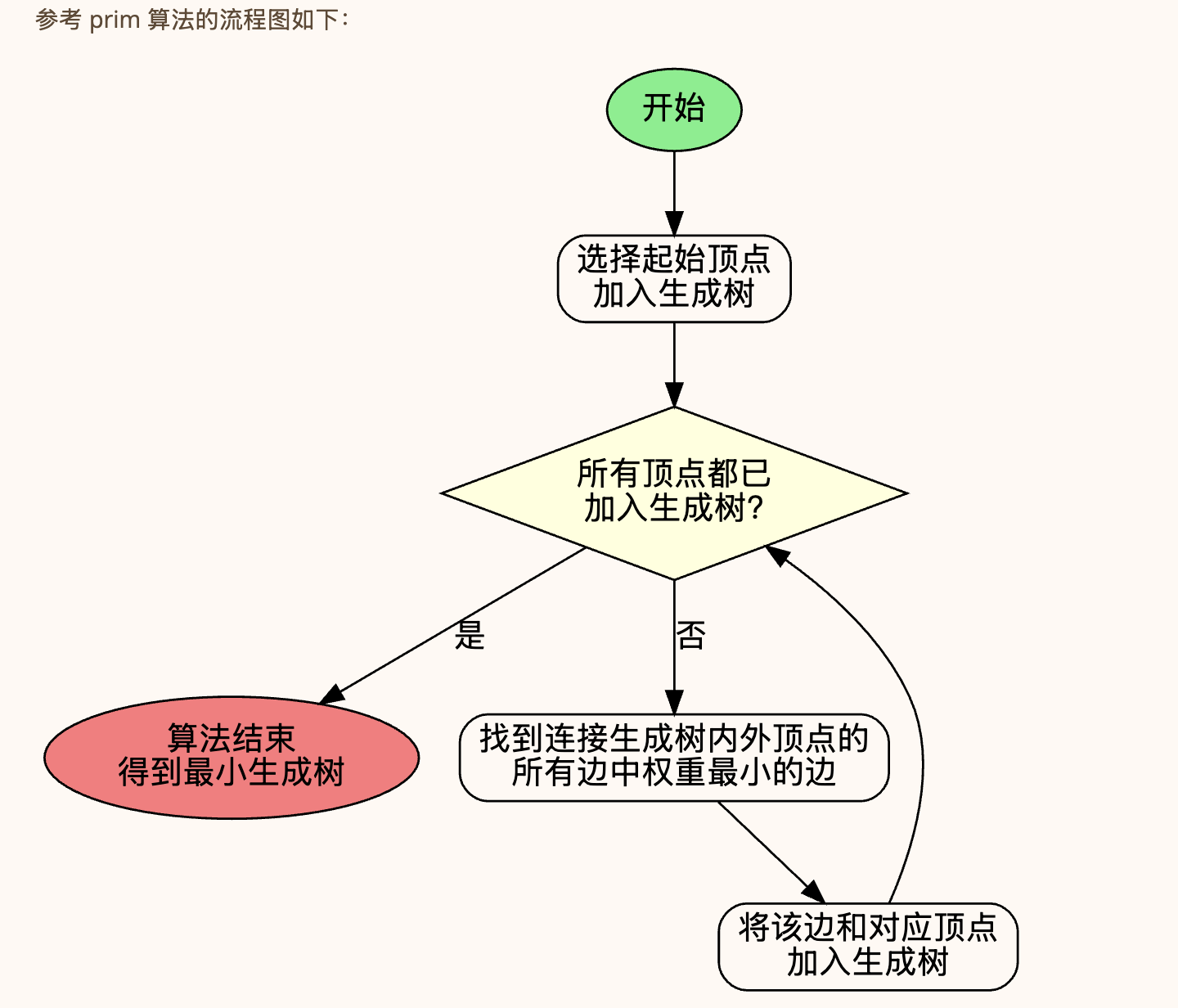

prim 算法步骤 如下：

选定一个起始顶点作为生成树的根。
初始化生成树，只含有该顶点。
在所有 连接生成树与未加入顶点的边 中，选取权重最小的一条，并将对应顶点加入生成树。
重复步骤 3，直到所有顶点均被纳入生成树。
得到的生成树即为原图的 最小生成树。

prim算法保证了：

每次扩展都是局部最优（加入的边在候选集合里是最小的）。
最终能够得到全局最优的最小生成树（证明基于“割性质”，不是重点这里不说明）。

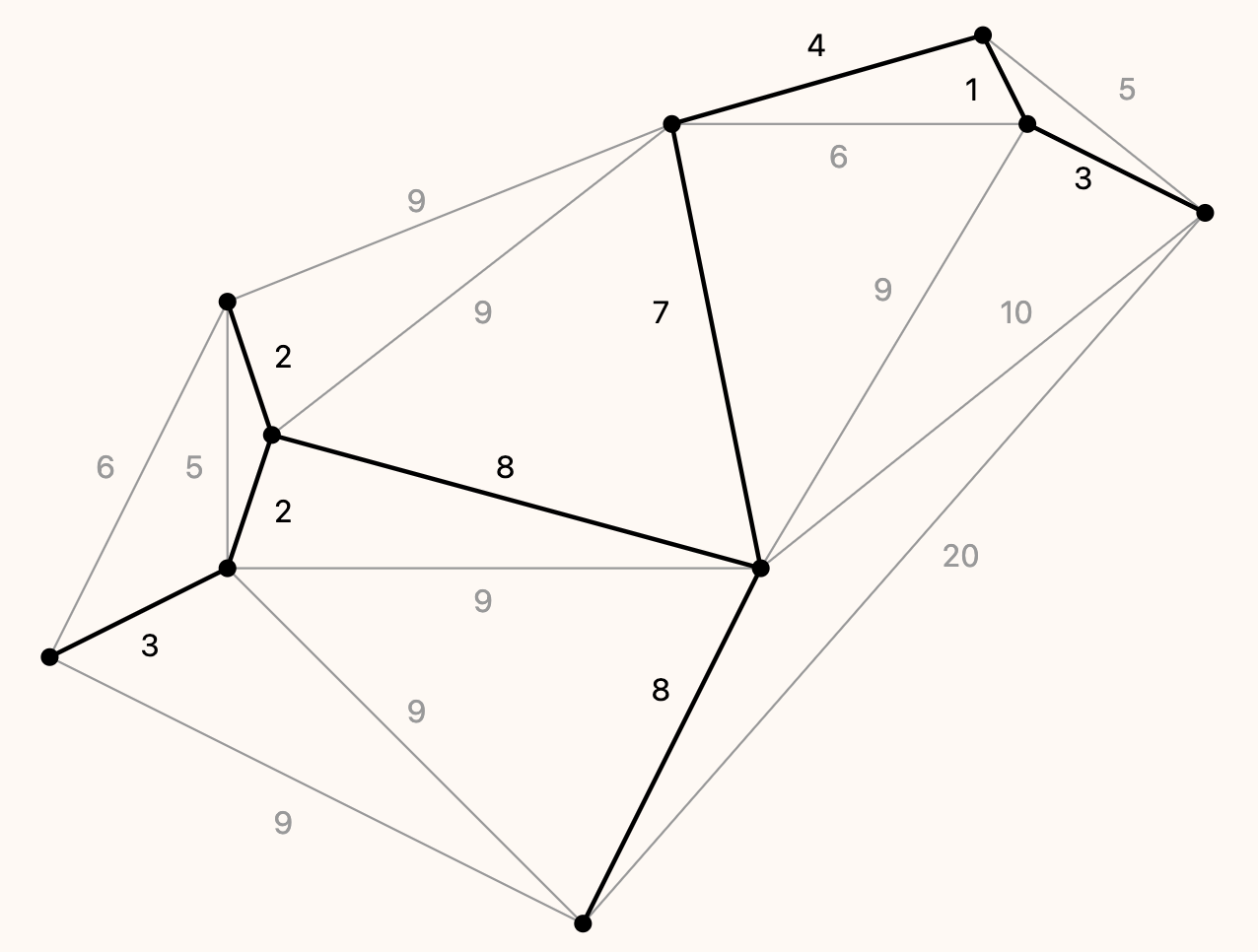

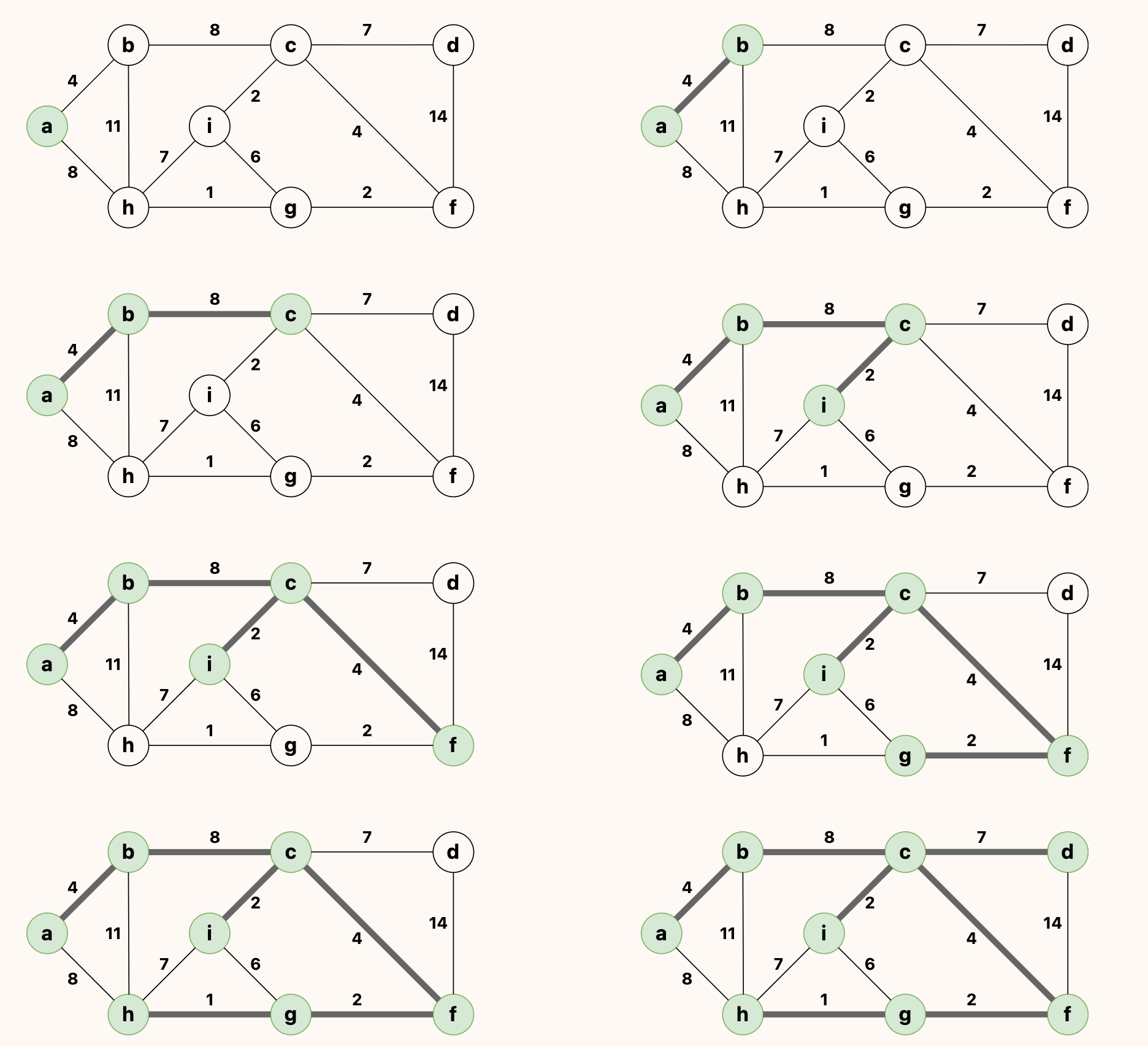

举个实际例子，对于以下的无向图，假设我们从顶点 a 出发使用 prim 算法寻找最小生成树，会逐步选择出 ab、bc、ci、cf、fg、gh、cd 以得到最小生成树：

3.2 kruskal算法

Kruskal 算法是一种用于求解 最小生成树（MST）的贪心算法。Kruskal 算法的基本思想是从边的权重最小的边开始，逐步构建生成树，确保不会形成环路。

以下是 Kruskal 算法的一般流程：

初始化一个空的生成树，开始时生成树中没有边。
将图中的所有边按照权重 从小到大进行排序。
依次 从排序后的边列表中选取边，加入生成树，但要确保 添加该边不会形成环路。
重复步骤 3，直到生成树包含了所有的顶点，即生成树中的边数等于顶点数减 1。
返回生成树作为 最小生成树。

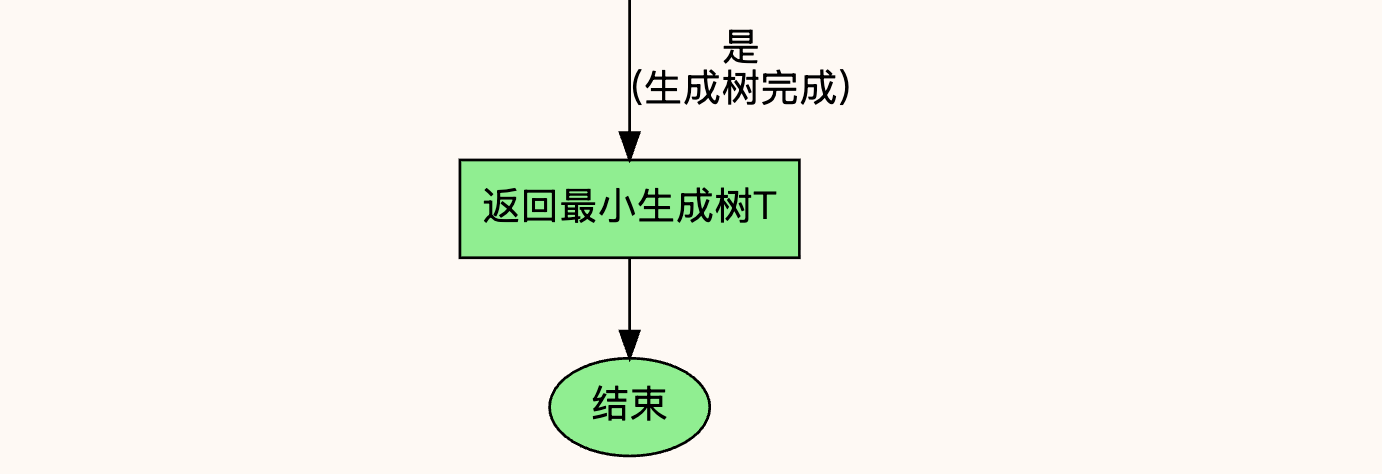

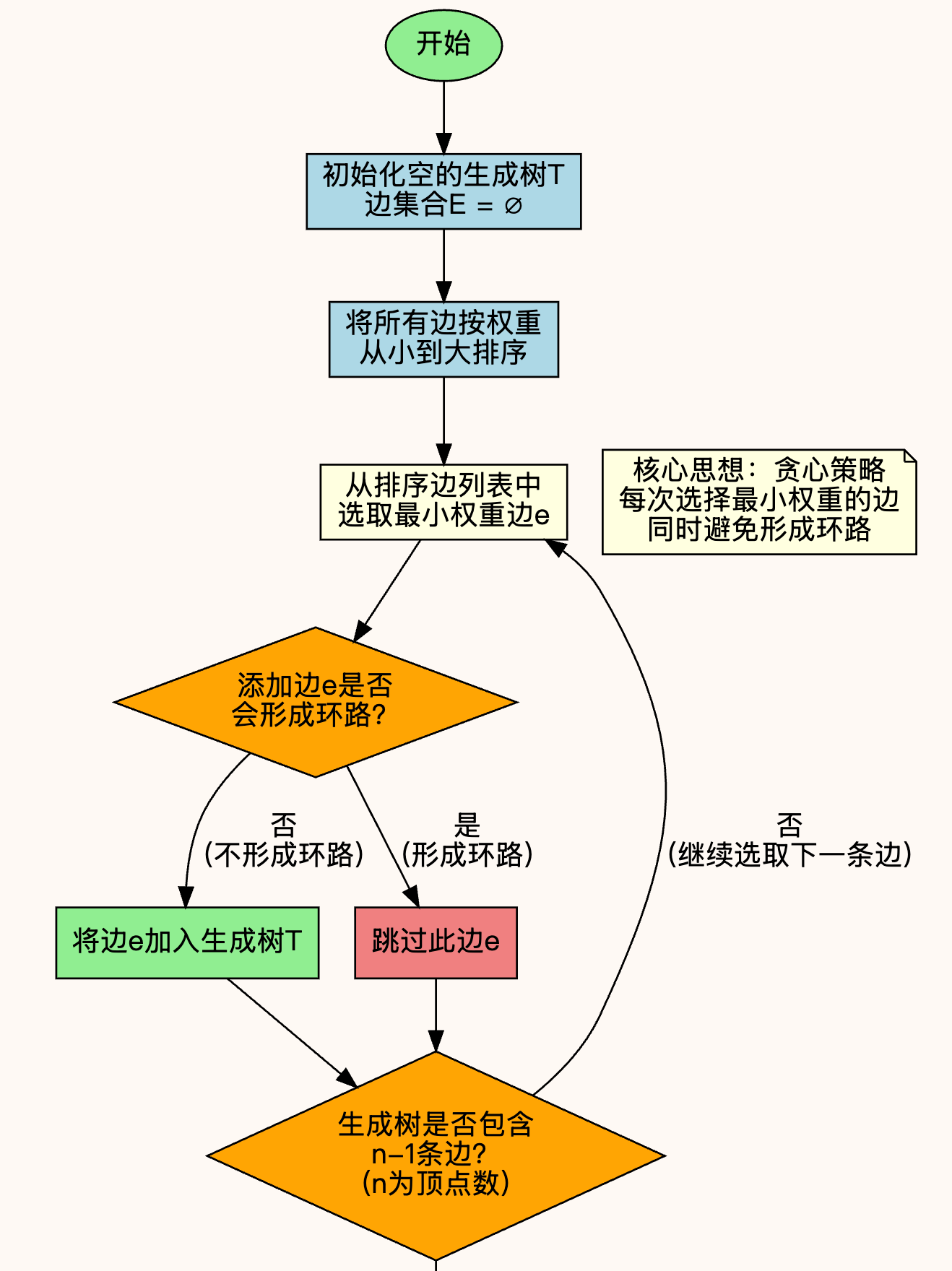

参考 kruskal 算法的流程图如下：

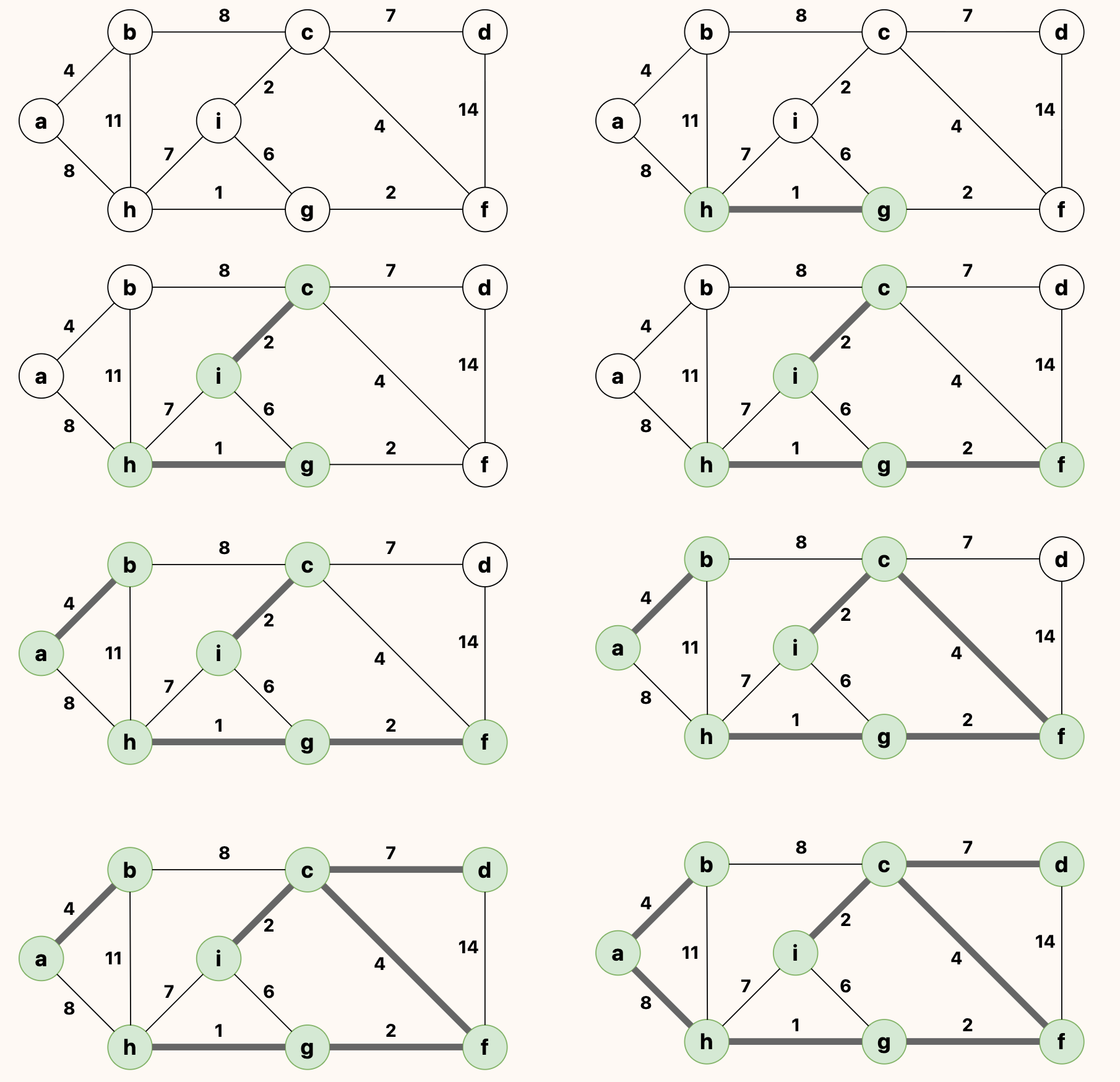

继续使用上文中 prim 中的无向图作为例子，使用 kruskal 算法，会依次选择 hg、ic、gf、ab、cf、cd、ah 以得到最小生成树：

四、最短路径

4.1 dijkstra算法

Dijkstra 算法是一种用于计算 单源最短路径 的经典算法，适用于 带非负权重 的有向或无向图。

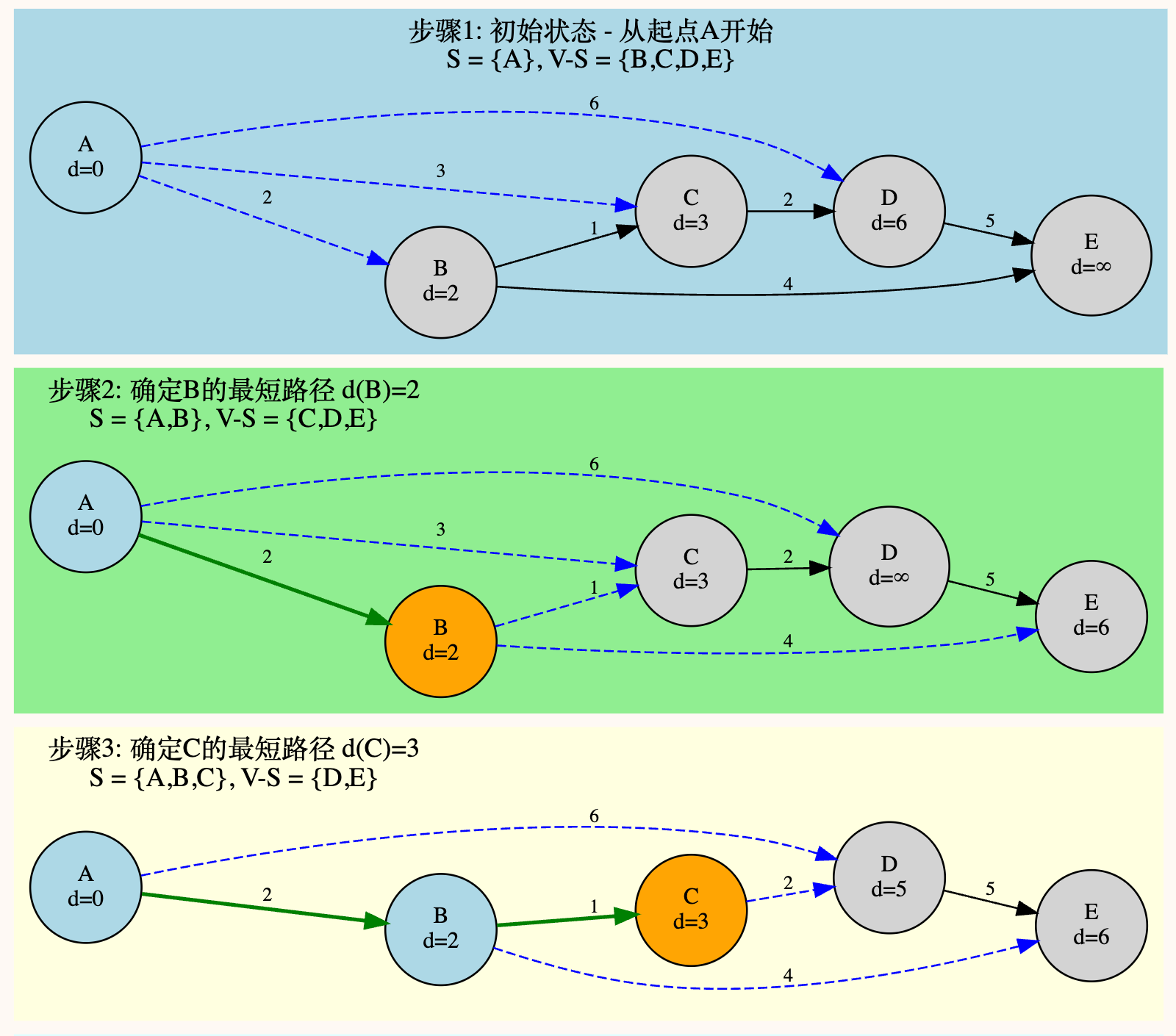

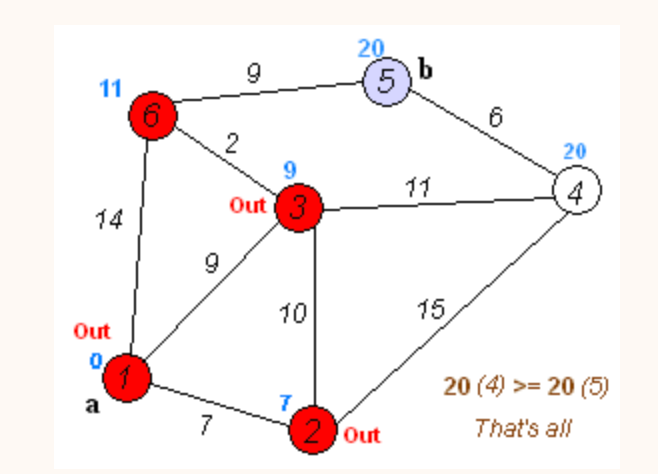

动图展示：https://www.csgraduates.com/data_structure/graph/operation/

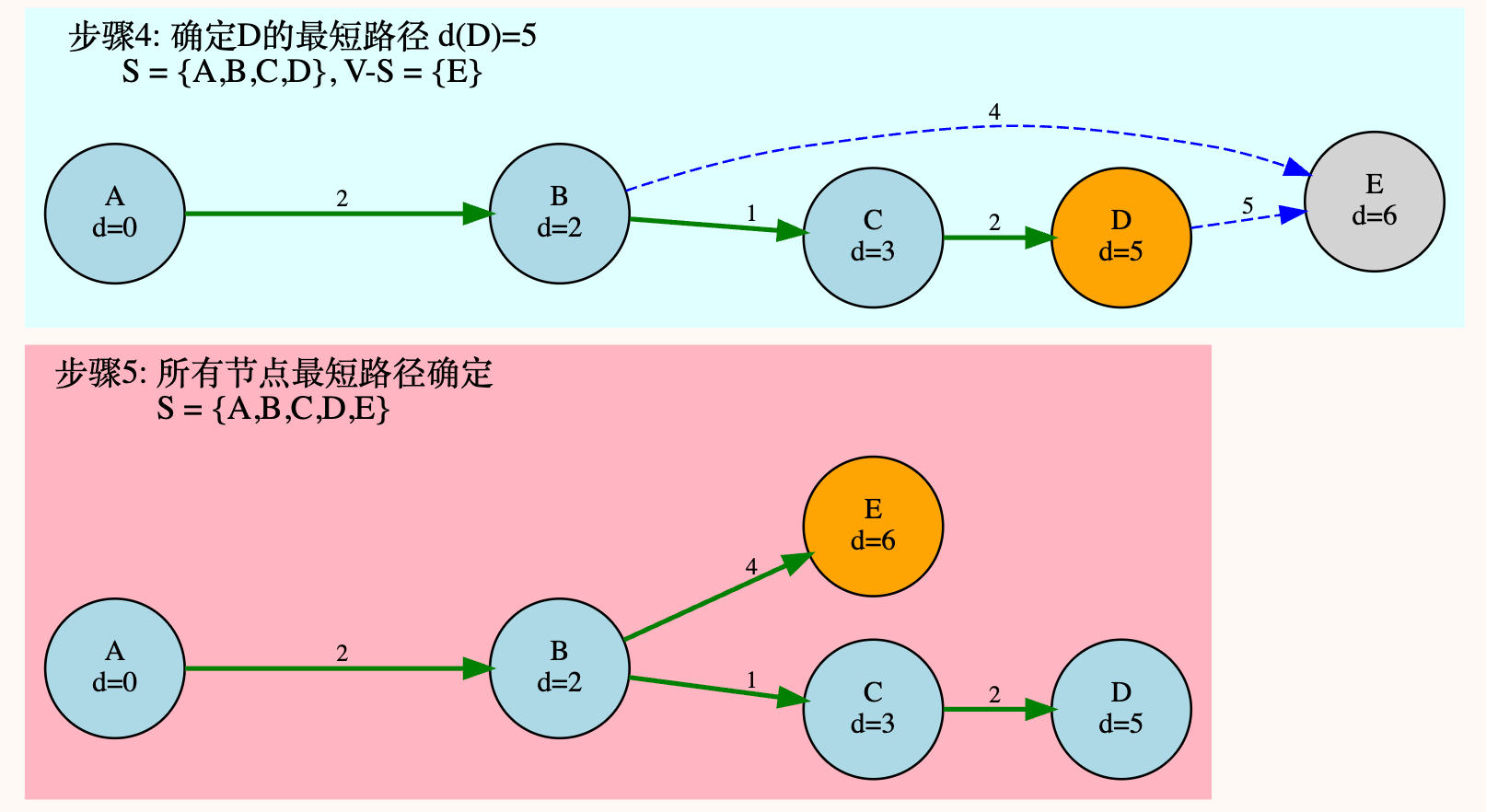

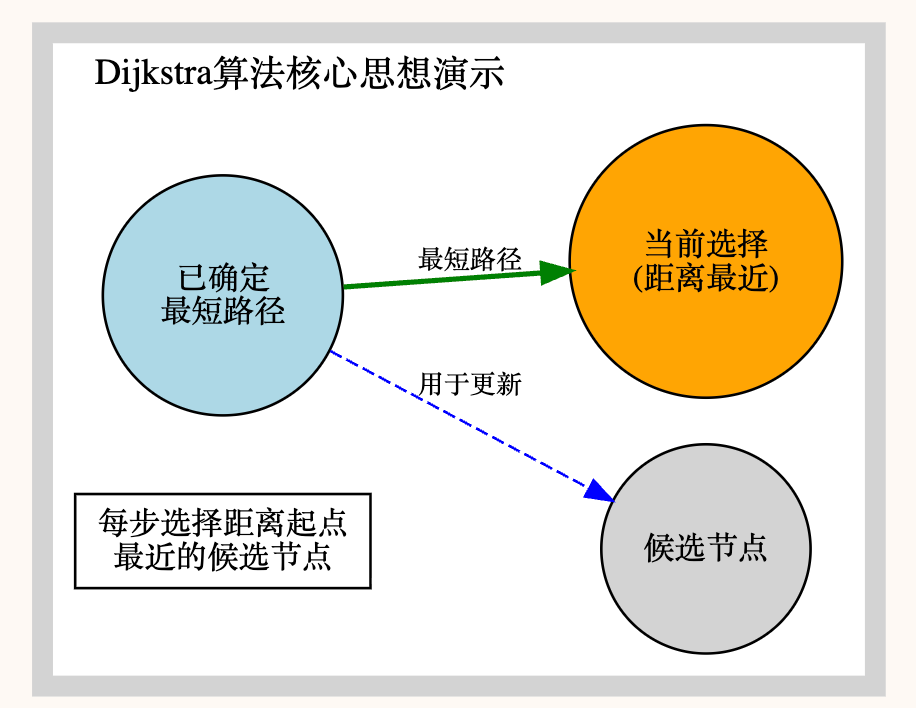

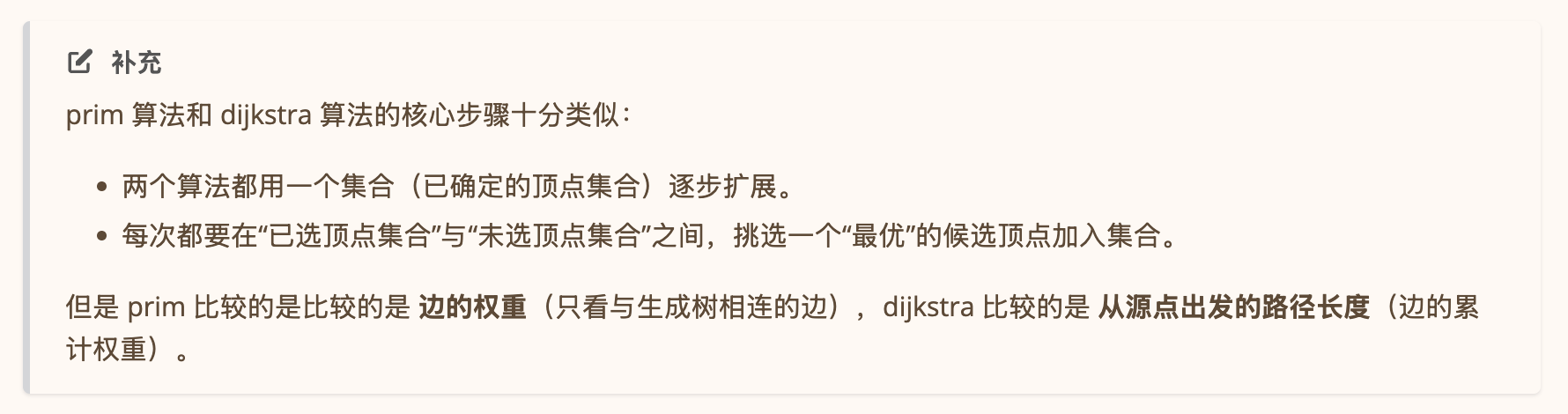

Dijkstra 算法是一种 贪心算法。它的 核心思想 是：从起点出发，不断“扩展”到距离起点最近的节点，并利用这些节点去尝试更新其他节点的最短路径，直到所有节点的最短路径都被确定。

换句话说，算法始终保持一个 “已确定最短路径的集合”，并且在每一步中把离起点最近的“候选节点”加入其中：

🛠️ dijkstra 算法需要定义以下数据结构：

dist[]：数组，dist[v]表示起点到节点v的当前已知最短路径长度。
- 初始化时：dist[source] = 0，其余节点均为 ∞。
visited[]：布尔数组，表示某个节点的最短路径是否已经被最终确定。
- 初始时：所有节点均为 false。

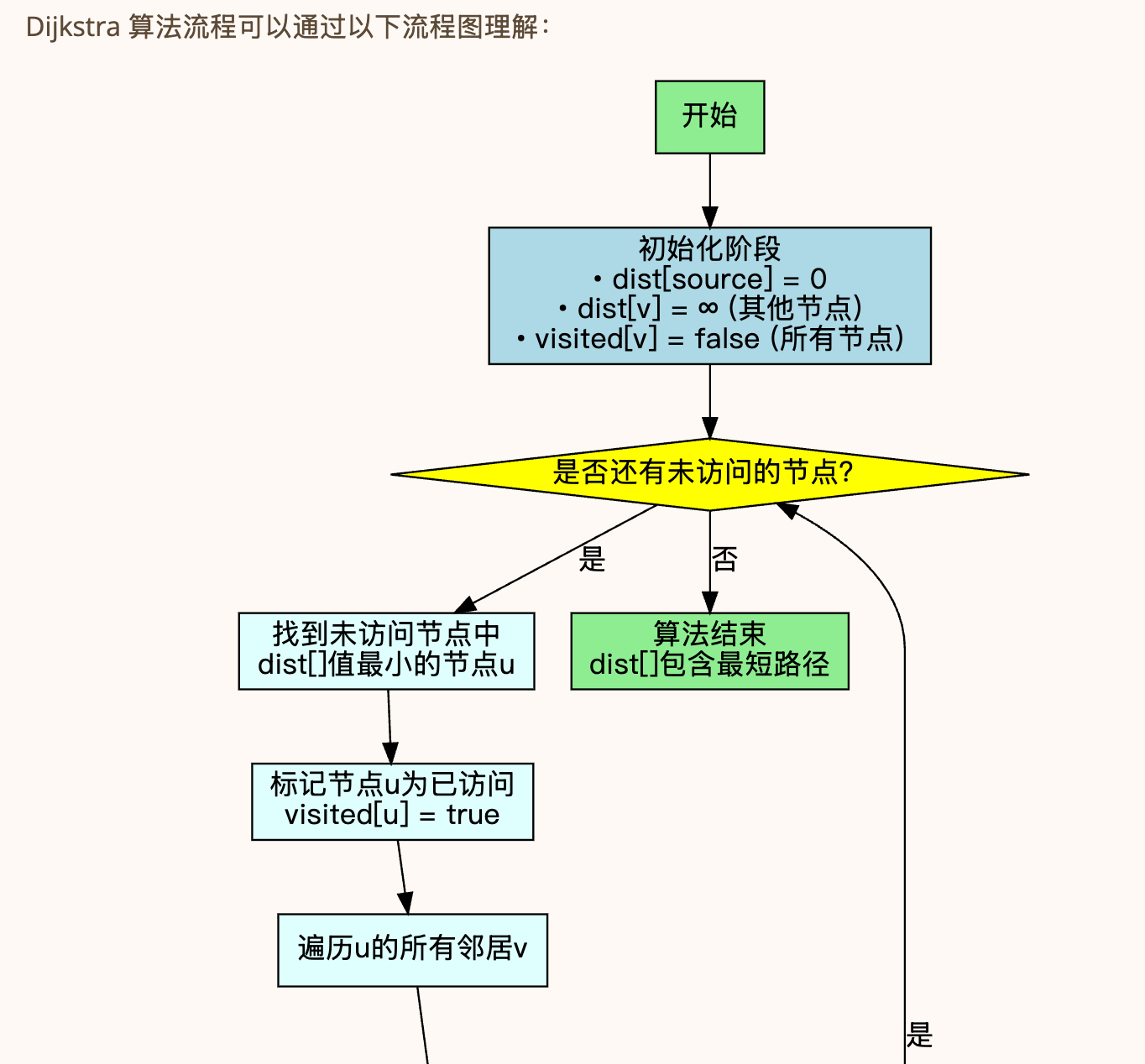

✨ dijkstra 算法流程如下：

初始化
- 设起点为 source。
- dist[source] ← 0
- 对于其他顶点 v，dist[v] ← ∞
- visited[v] ← false
主循环（重复 |V| 次，即所有顶点都被处理完）
- 从所有 未访问 的顶点中，找到一个 dist[] 值最小的顶点 u。（这意味着：当前已知路径中，u 是离起点最近的尚未确定的节点。）
- 将该顶点标记为已访问：visited[u] ← true。
- 对于u的每个邻居v：

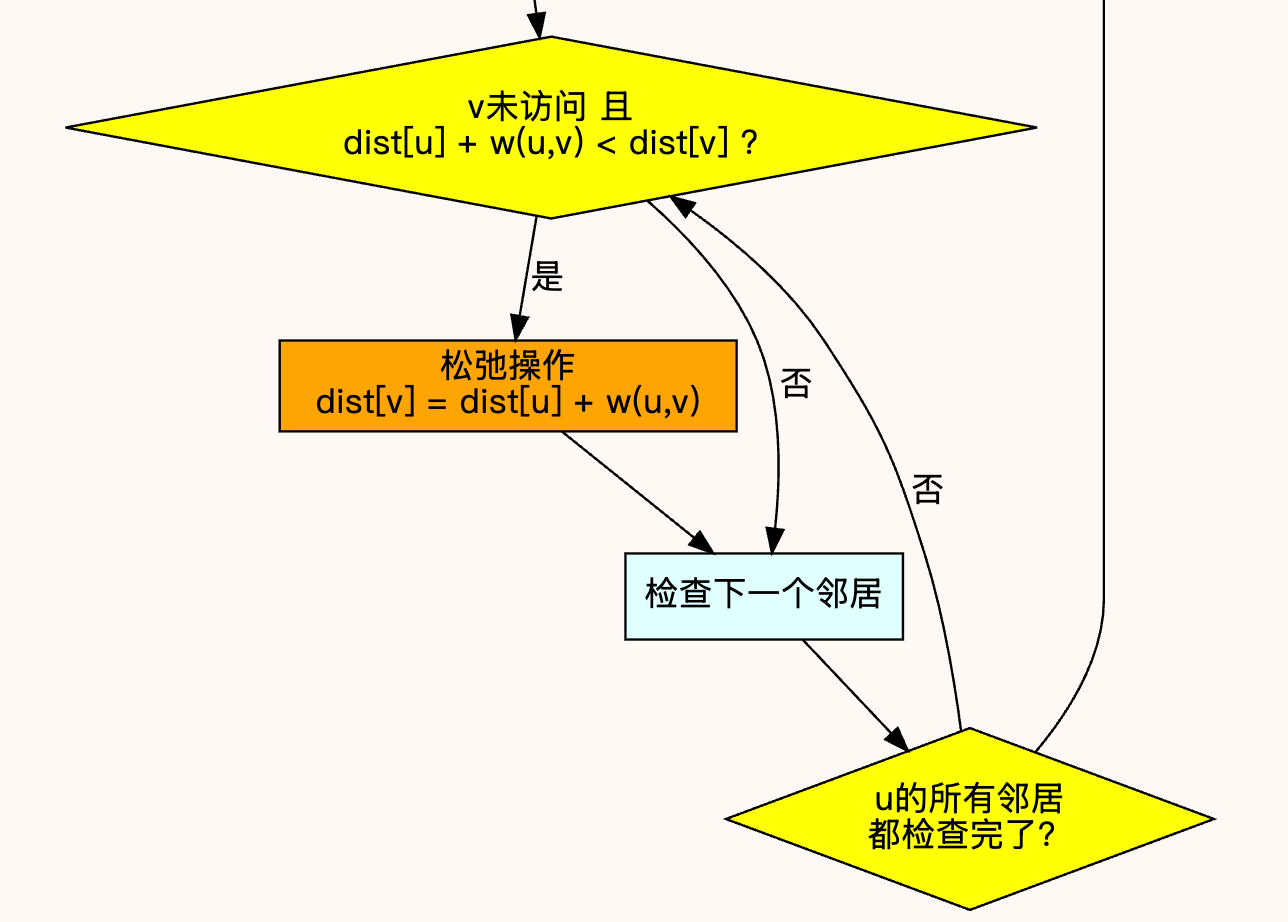

  - 如果v未被访问，并且通过u到达v的路径更短（即 dist[u] + w(u,v) < dist[v]），则更新：dist[v] ← dist[u] + w(u,v)
    （这一步就是“松弛操作”，表示尝试通过u改进到v的最短路径。）
结束
- 当所有顶点都被访问后，dist[v] 就保存了起点到各个顶点的最短路径长度。

Dijkstra 的考察侧重于手工模拟其过程，代码实现一般不会考察，这里给出算法的简单 伪代码实现，帮助各位理清其中的处理细节。

function Dijkstra_Simple(Graph, source):
    对于图中每个顶点 v:
        dist[v] ← ∞          // 起点到 v 的距离初始化为无穷大
        visited[v] ← false   // 所有顶点初始都未被访问
    dist[source] ← 0         // 起点到自身距离为 0

    重复 |图中顶点数| 次:
        u ← 所有未访问的顶点中 dist[u] 最小的顶点
        visited[u] ← true    // 标记 u 已被访问

        对于 u 的每个相邻顶点 v:
            边权重 weight ← 图中边(u, v) 的权重
            如果 v 未访问 且 dist[v] > dist[u] + weight:
                dist[v] ← dist[u] + weight  // 通过 u 到 v 更短，更新最短路径

    return dist[] // 表示起点到所有顶点的最短路径

假设顶点的个数为 V ，边的个数为 E ，那么最佳实现（使用了优先队列）的 dijkstra 算法时间复杂度为 O(V+E) 。

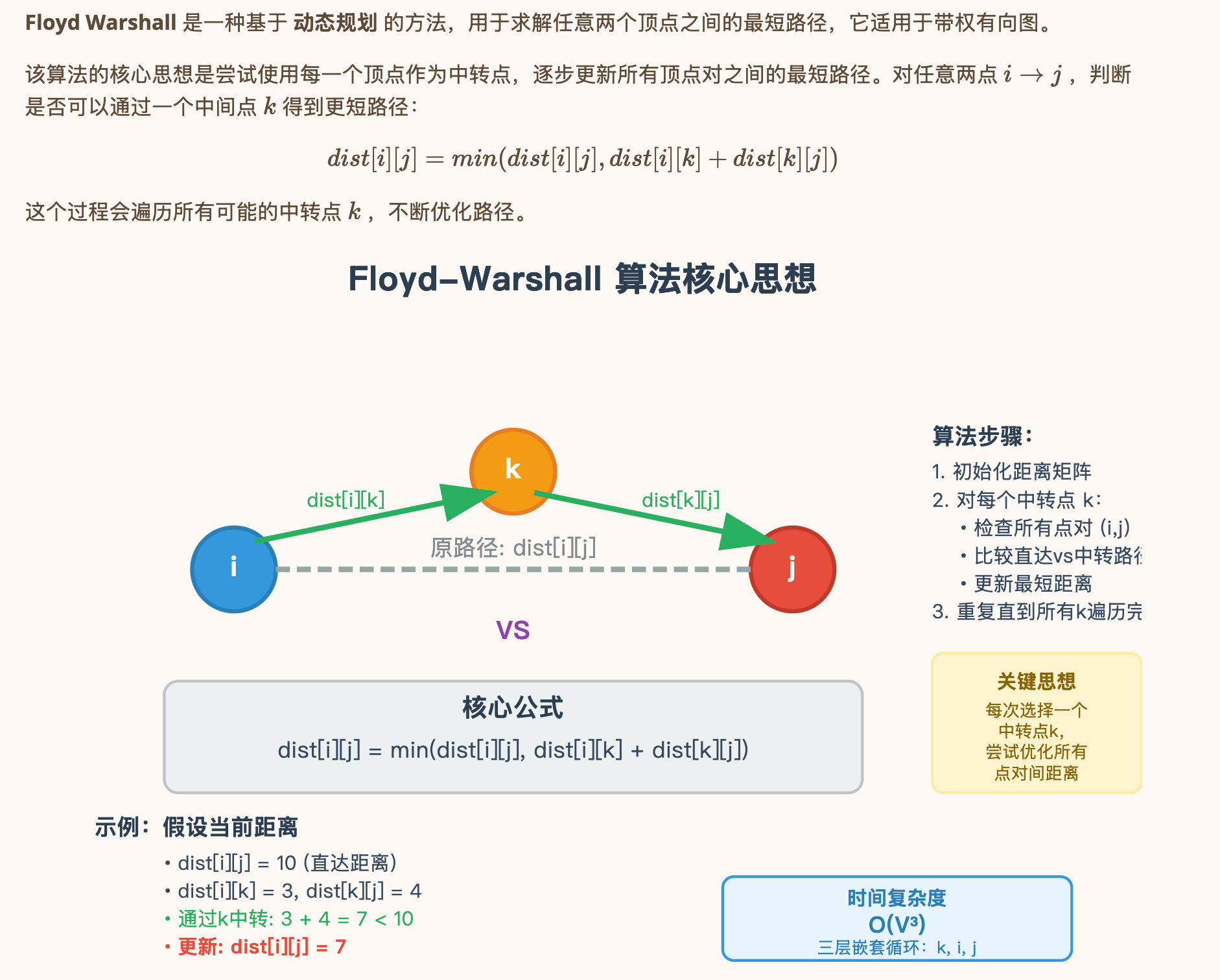

4.2 floyd算法

✨ 算法具体流程如下：

初始化距离矩阵 dist：
- dist[i][j] = 0（若 i=j）
- dist[i][j] = 边权（若 i→j 有边）
- dist[i][j] = ∞（其余情况）

三重循环更新最短路径

for k in 所有顶点:
    for i in 所有顶点:
        for j in 所有顶点:
            if dist[i][k] + dist[k][j] < dist[i][j]:
                dist[i][j] ← dist[i][k] + dist[k][j]

输出 dist 矩阵 ：表示所有顶点对之间的最短路径长度。

若顶点数为 n ，则 Floyd Warshall 算法的时间复杂度为 O(n^3) ，该算法适合在算法题中兜底使用，因为实现比较简单，建议大家熟练掌握代码实现。

五、拓扑排序

拓扑排序 这样一种对图中顶点的排序方式：将图中的所有顶点排序，使得对于每一条有向边 u → v，顶点 u 都排在 v 之前。

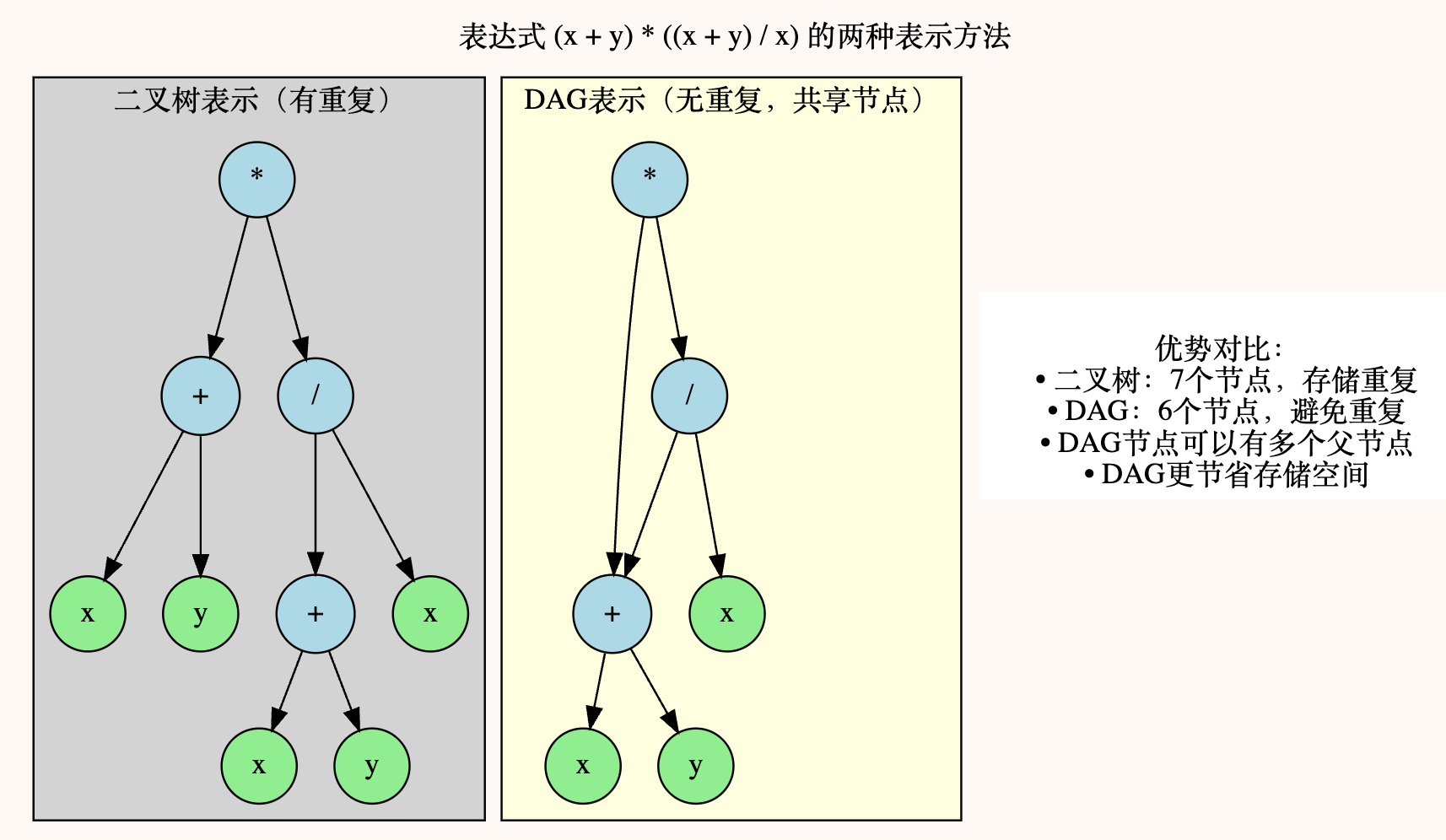

拓扑排序 主要应用于 DAG（有向无环图）或 AOV 网，这种图没有环路，因此可以对其进行拓扑排序。

首先需要区分 AOV 和 AOE 这两个概念，注意 拓扑排序 适用于 AOV，关键路径 适用于 AOE。

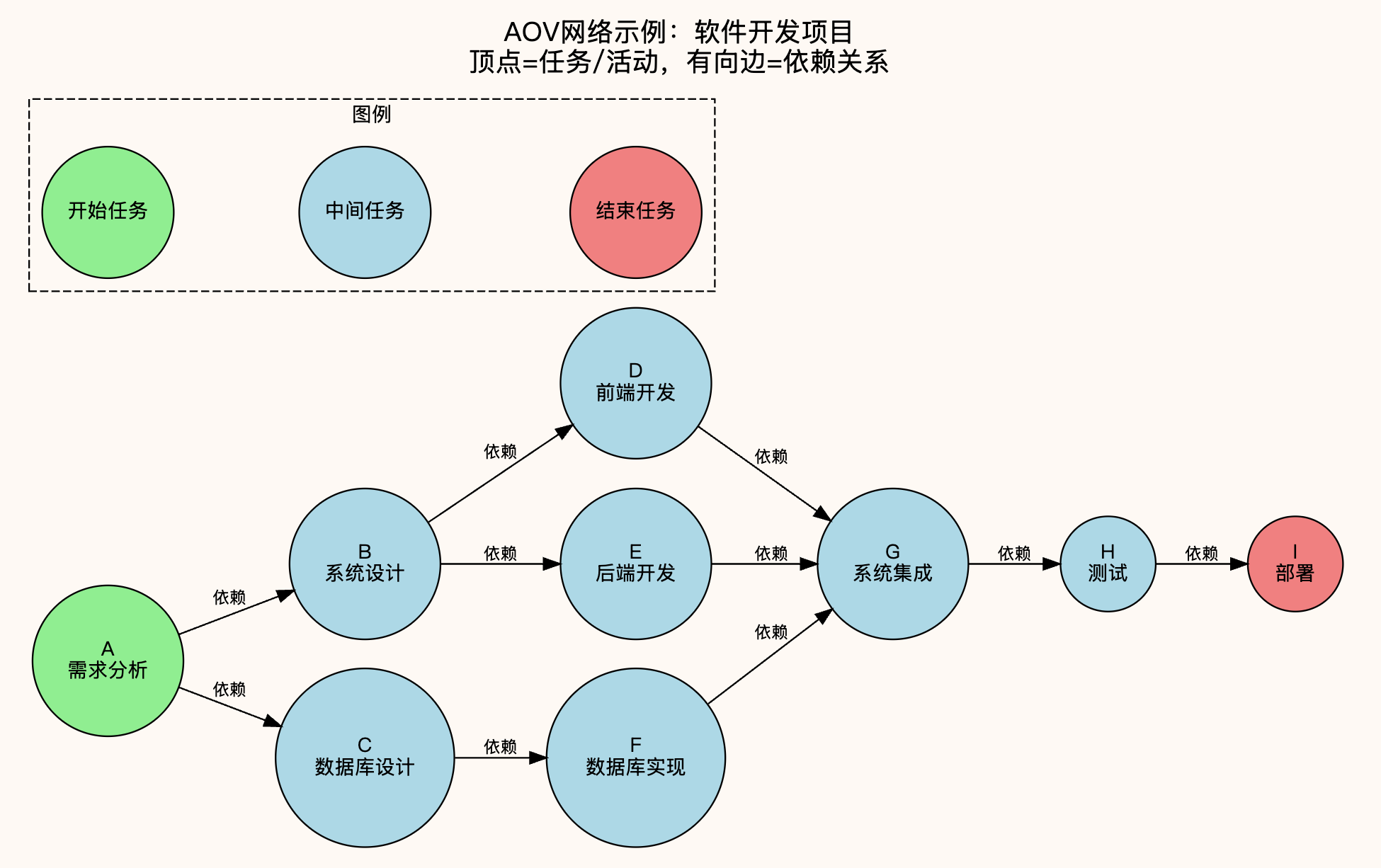

5.1 AOV网

AOV（Activity on Vertex Network）网是一种以顶点表示活动或任务的网络模型。每个顶点代表一个 任务或活动，而边表示任务之间的 依赖关系。在AOV网中，任务或活动通常表示为顶点，而依赖关系（任务的先后顺序）表示为有向边。

5.2 算法步骤

计算 拓扑排序 的算法有两种，一种是 Kahn 算法（基于入度），另一种是 DFS+栈 的实现。

Kahn 算法的核心思想是 依次选取入度为 0 的顶点进行输出，其具体步骤如下：

选择一个没有前驱顶点（入度为 0）的顶点作为起始顶点，将其加入拓扑排序的结果序列中。
从图中移除该顶点以及与之相关的边（即将与之相邻的顶点的入度减 1）。
重复步骤 1 和步骤 2，直到所有的顶点都被加入到拓扑排序的结果序列中，或者发现图中存在环路。
如果所有的顶点都被成功加入结果序列，那么这个序列就是拓扑排序的结果。

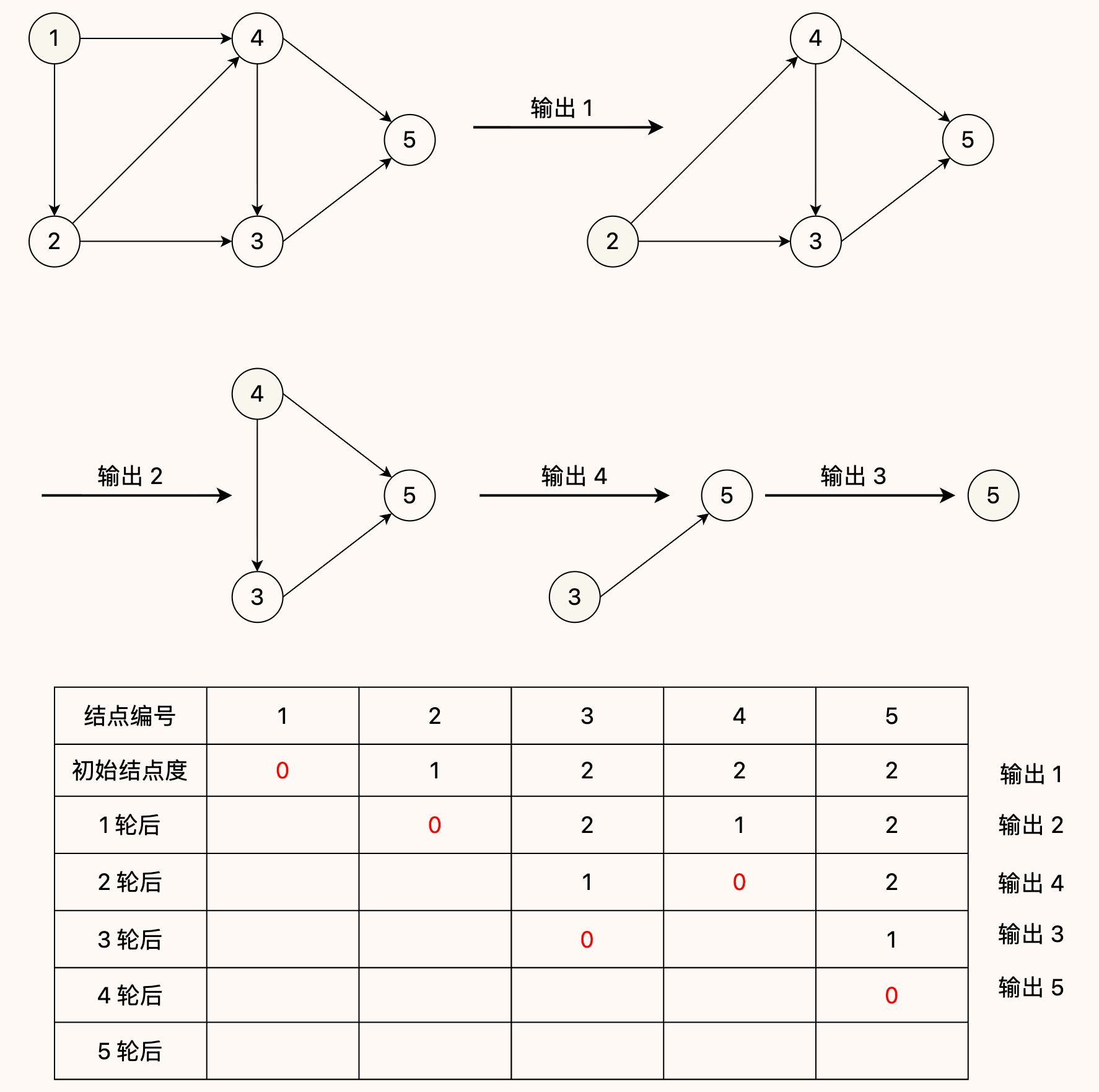

下图展示了一个采用 Kahn 算法输出 AOE 网中的 拓扑序列 的实例：

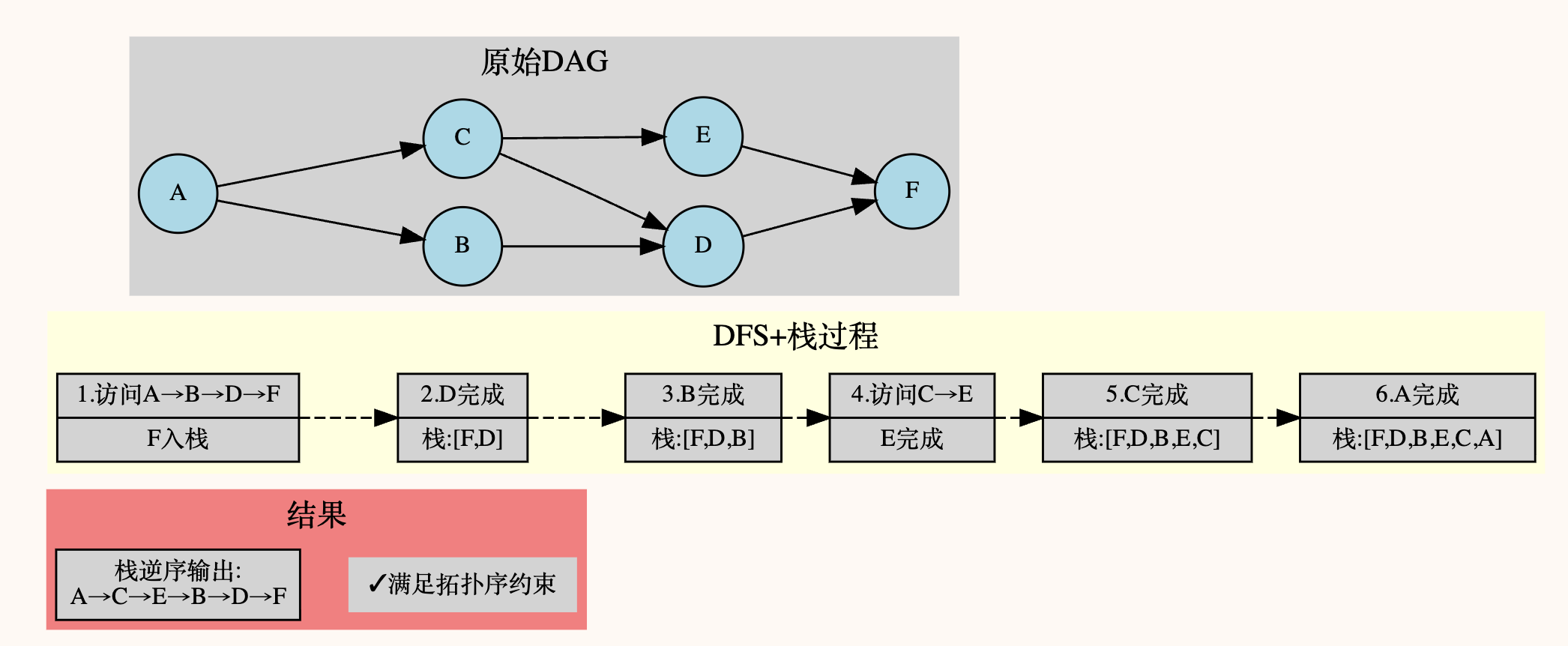

此外，可以通过 DFS+栈 得到 拓扑序列，其步骤如下：

对图进行深度优先遍历。
每个节点 DFS 结束后将其压入栈中。
最后将栈中元素逆序输出，就是 拓扑排序 结果。

DFS 过程中，每个节点在其所有后继节点访问完成后才被加入栈中，因此栈中元素的逆序正好满足 拓扑排序 所需的“前驱先于后继”的约束。

拓扑排序 的时间复杂度通常为 O(V+E) ，其中 V 是顶点的数量， E 是边的数量。这个算法非常适合于解决任务调度和依赖关系问题，因为它可以确定任务的执行顺序或依赖关系的合理性。

关于拓扑排序，还需要关注以下几点：

拓扑排序的结果 可能不唯一，因为在构建过程中往往会出现多个入度为 0 的顶点，不同的选择顺序会产生不同的合法排序结果。
如果图中 存在环路，那么 无法进行拓扑排序，因为无法找到入度为 0 的顶点作为起始顶点。

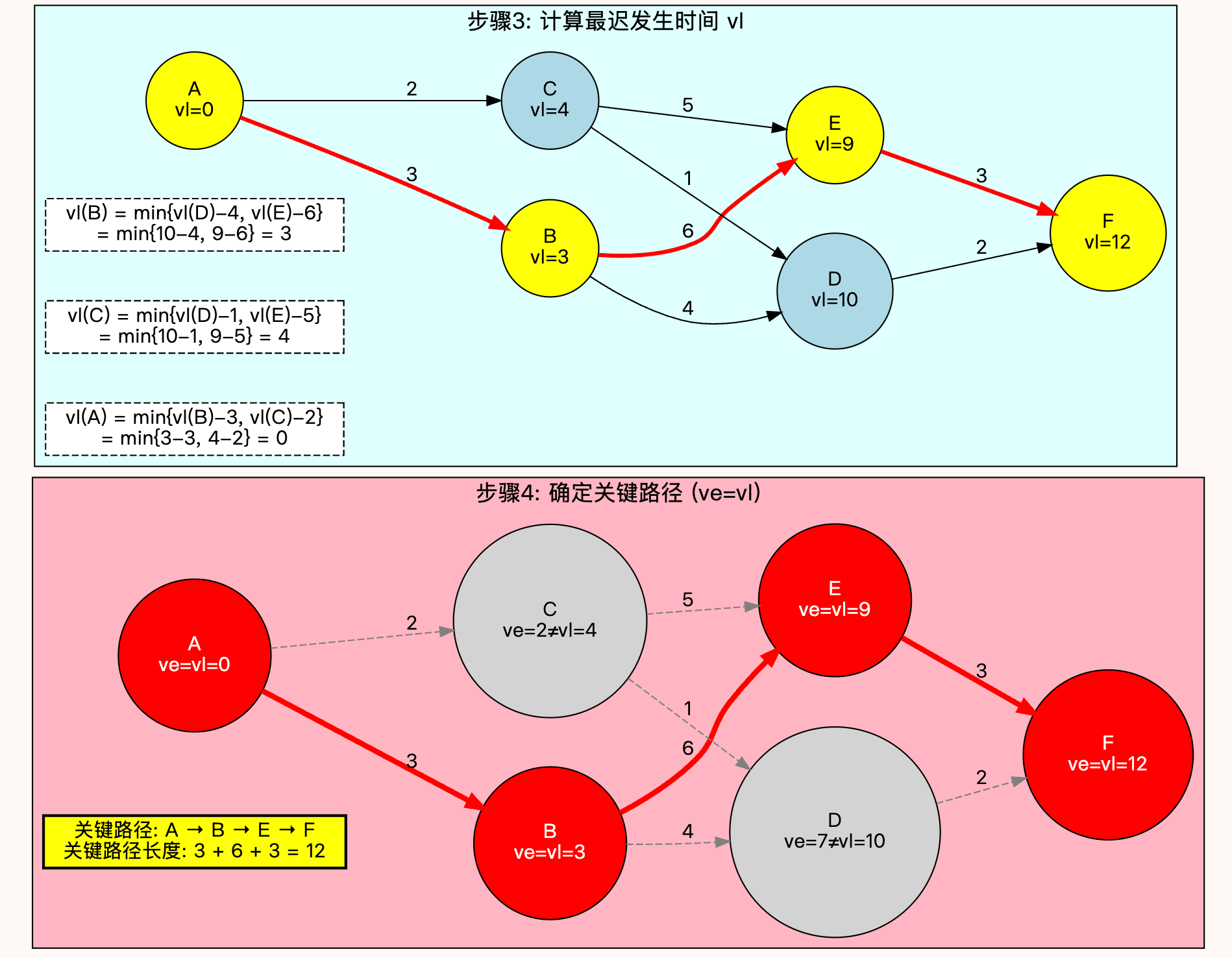

六、关键路径

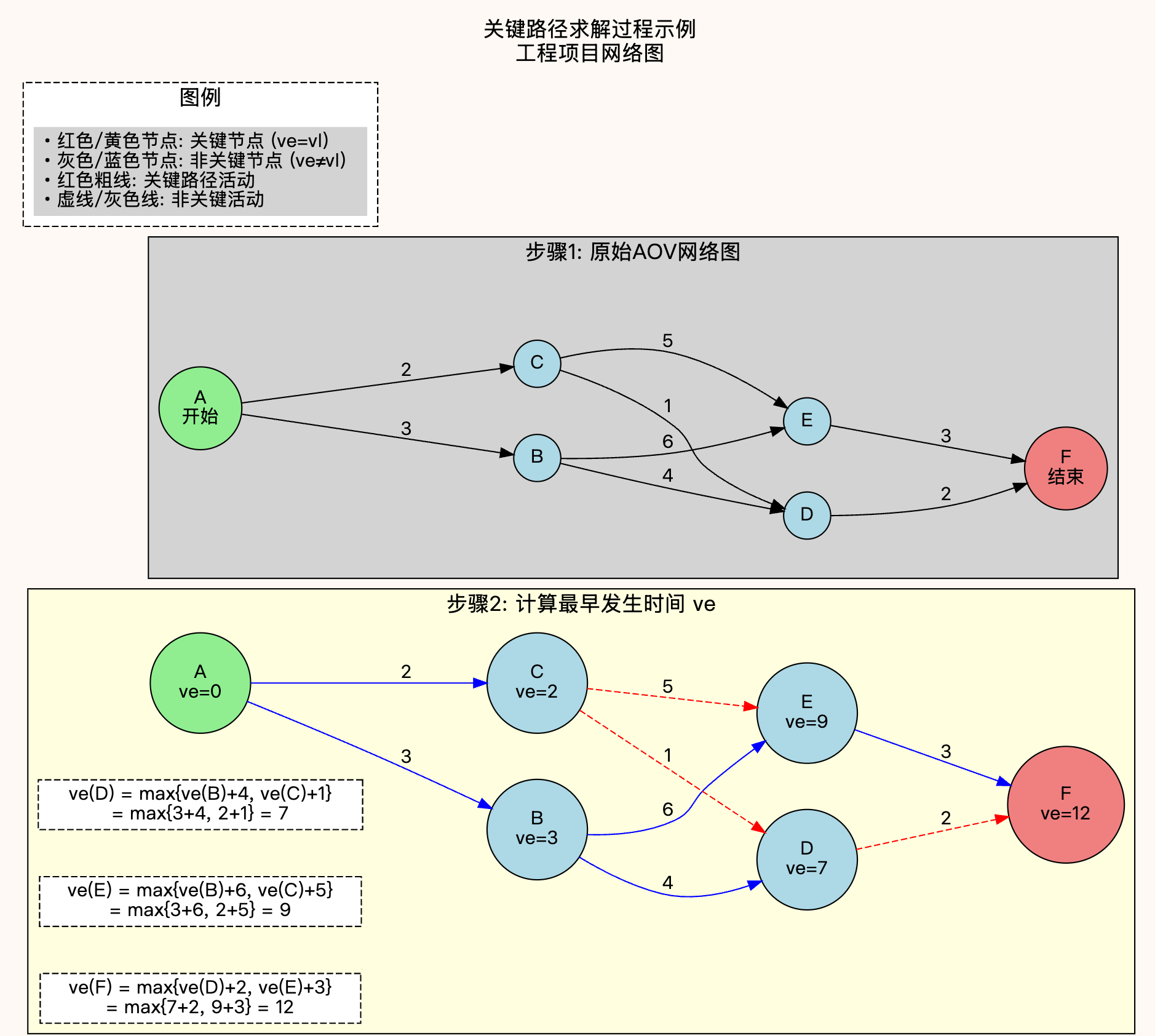

关键路径 是指 AOE 网（Activity On Edge Network）中，从源点到汇点所经过的 最长路径。这条路径决定了整个项目完成所需的最短时间，因此被称为关键路径。

6.1 AOE网

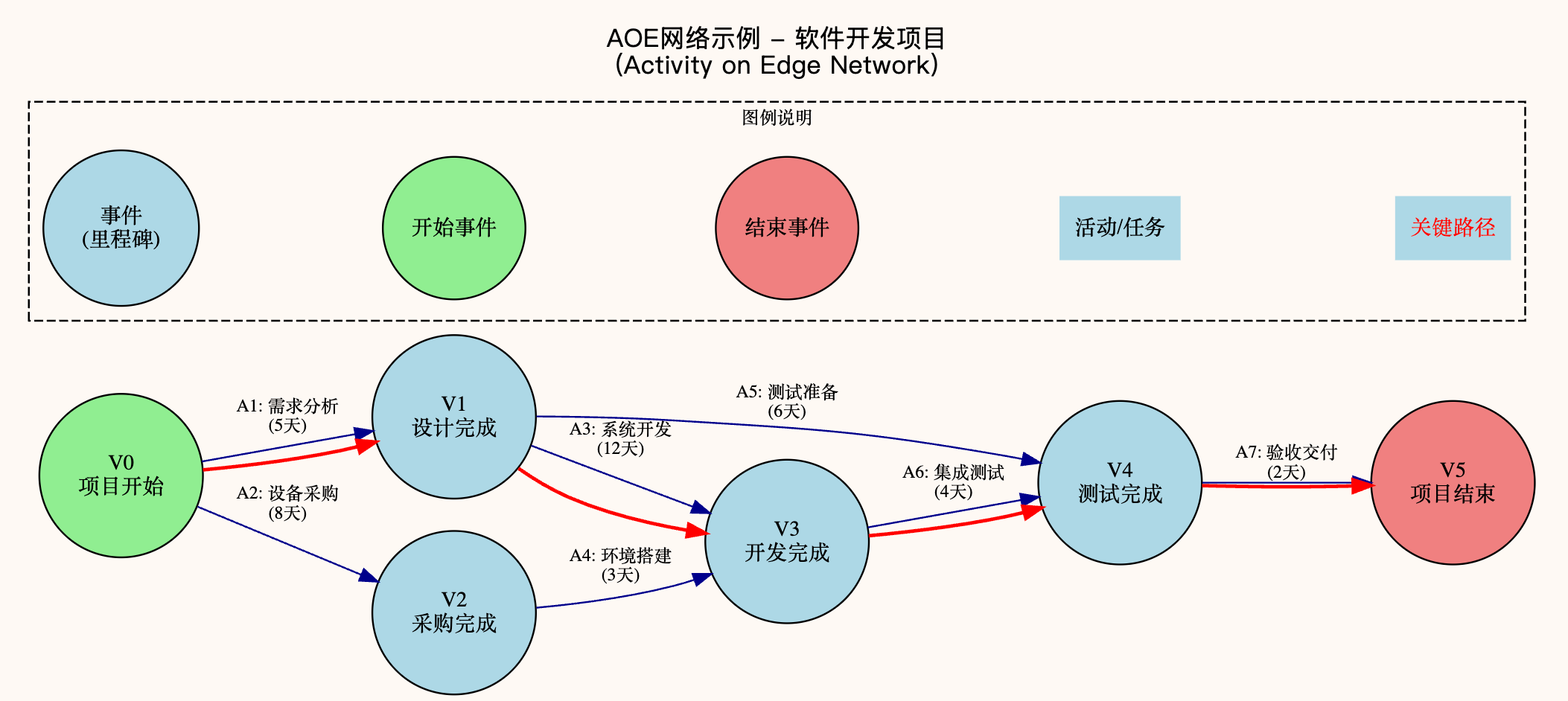

AOE（Activity on Edge Network）网是一种以边表示活动或任务的网络模型。每条边代表一个任务或活动，而顶点通常表示事件，表示任务的开始或完成时间。

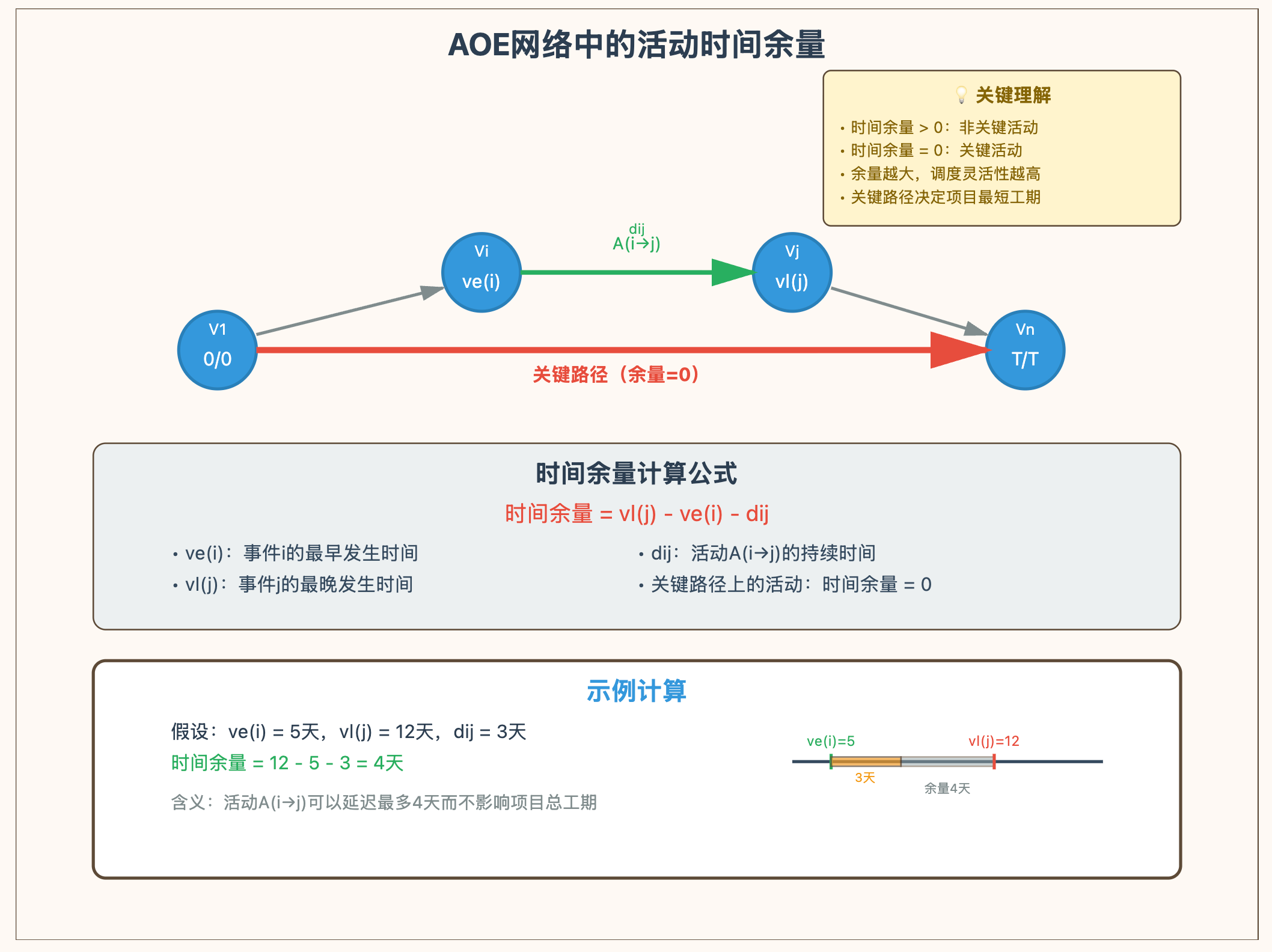

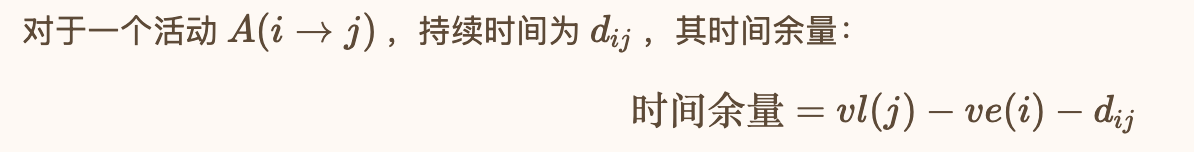

为了理解 关键路径，首先需要明确 AOE 网中的以下概念：

源点：在 AOE 网中仅有一个入度为 0 的顶点，称为开始顶点，表示整个工程的开始。
汇点：在 AOE 网中仅有一个出度为 0 的顶点，称为结束结点，表示整个工程的结束。
关键路径的长度：完成整个工程的最短时间，也是 AOE 网中从源点到汇点的 最长路径。
关键活动：关键路径 上的活动。
活动的时间余量：某个活动可以被延迟的最大时间，而不会影响整个项目的最短完成时间（总工期）。

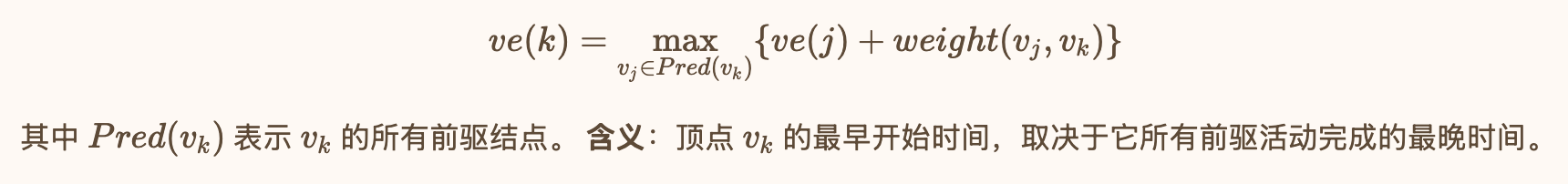

ve(k)：事件 v**k 的最早可以发生时间。

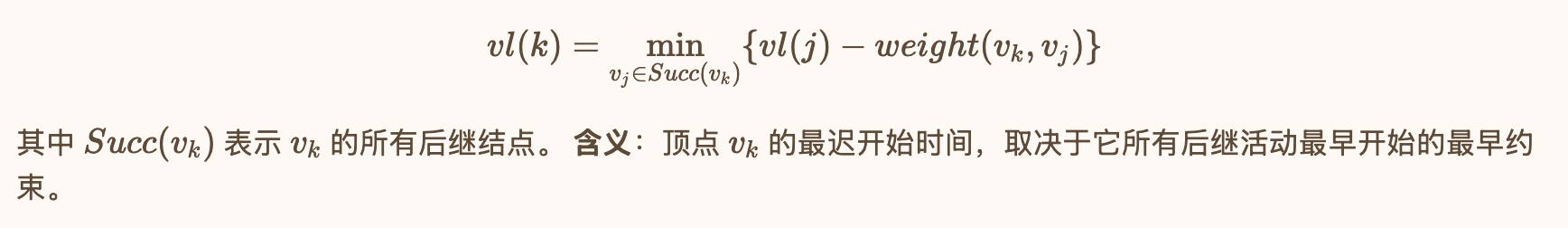

vl(k)：事件 v**k 的最晚可以发生时间。

有几个概念比较重要，还需要进行进一步的阐述：

事件和活动

在 AOE 网中，边代表活动（Activity），顶点代表事件（Event）。

活动（边）：表示一个具体的工作、任务或操作，具有确定的持续时间。一个活动必须在其起点事件“发生”之后才能开始。
事件（顶点）：表示一个时间点，通常是某些活动的“开始”或“结束”条件已经满足，代表某种逻辑上的时刻状态。

通俗来讲：活动是“做某事”，事件是“可以开始做某事的时间点”

事件的发生时间

在 AOE 网中，一个事件的“发生”是指其所有前驱活动都已完成，这标志着“条件成熟”，从该事件出发的活动才可能被启动。

两个关键时间：

时间名称	含义	数学符号
最早发生时间	某事件最早可以发生的时间	`ve(i)`
最晚发生时间	某事件最晚必须发生的时间（不影响工期）	`vl(i)`

事件发生的判断逻辑：

一个事件是否可以发生，不看它的出边活动，而是看它的所有前驱活动（入边）是否完成：

若某事件 i 的所有进入活动（任务）都已完成 → 则事件 i 发生；
一旦事件 i 发生，其所有出边活动 可以开始，但 不必须同时开始；
出边活动的实际开始时间取决于它们自身的调度灵活性（浮动时间）。

活动时间余量

“活动的时间余量” 在 AOE 网中指的是：

一个活动可以被延迟的最大时间，而不会影响整个项目的最短完成时间（总工期）。

首先，为什么要有时间余量呢？因为在 AOE 网络中，不是所有活动都在 关键路径 上。

关键路径上的活动：必须准时进行，没有时间余量（余量 = 0）
非关键路径上的活动：允许适当延迟，但必须不阻碍项目的最晚结束时间

时间余量可以通过以下数学公式计算：

其中：

ve(i) ：起点事件 i 的最早发生时间
vl(j) ：终点事件 j 的最晚发生时间
dij ：活动持续时间

关键路径和活动

关键路径 上的所有活动都是 关键活动，它是决定整个工程的关键因素，因此可通过加快关键活动来缩短整个工程的工期。

关键路径和关键活动具有以下典型特征：

关键活动的时间余量为 0：即对某活动 A(i→j) 有
vl(j)−ve*(i)−*dij=0
说明该活动不能被延迟任何时间，否则将影响总工期。
关键活动连接的事件满足：
ve(i)=vl(i)且ve(j)=vl(j)
即活动的起点和终点事件的最早发生时间等于最晚发生时间。它们必须在确定的时间点发生，不能提前也不能推迟。
关键路径是工程中的最长路径：它决定了整个项目从开始到结束所需的最短时间，也即项目总工期。
关键路径可能有多条：若多个路径的总时长都等于项目的最短完成时间，这些路径上的活动都必须受到严格监控。
